LAGUNA PFlux 1 – cyklonowy odciąg trocin 230 V do warsztatu stolarskiego

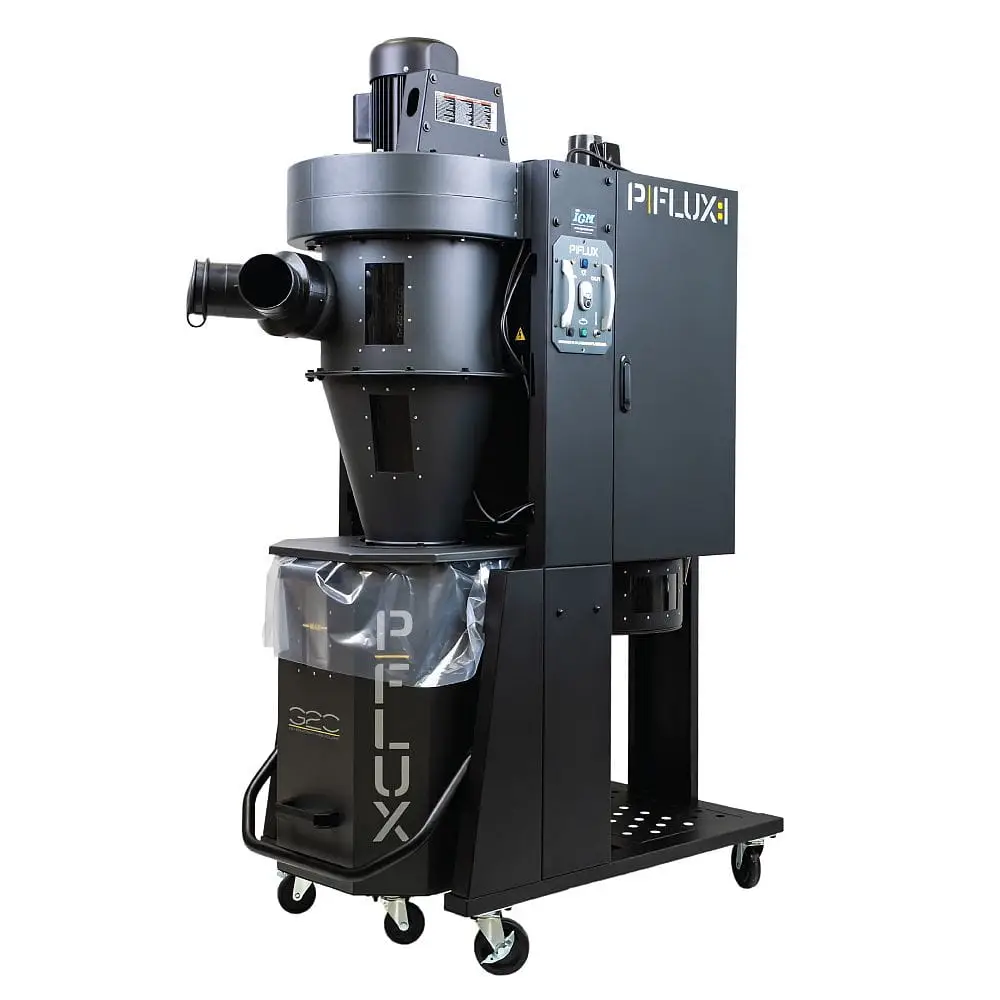

LAGUNA PFlux 1 to zaawansowane cyklonowe urządzenie odciągowe do drewna, które łączy separację większych odpadów z dokładną filtracją drobnego pyłu. Zostało zaprojektowane do odbierania trocin, wiórów i pyłu powstających podczas pracy maszyn stolarskich.

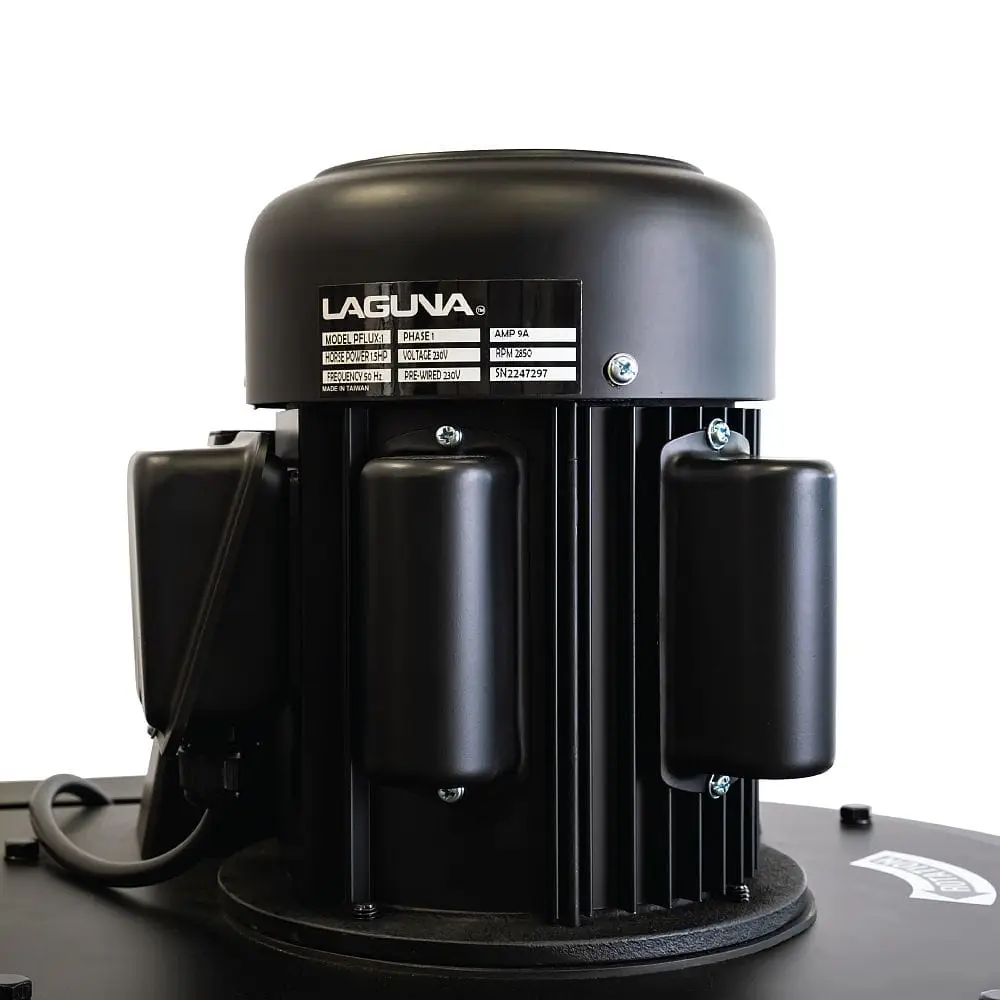

Model PFlux 1 wykorzystuje silnik o mocy 1100 W, zasilany z instalacji jednofazowej 230 V / 50 Hz. Dzięki temu nie wymaga zasilania trójfazowego 400 V, a jednocześnie oferuje przepływ powietrza do 1786 m³/h według tradycyjnej metody pomiaru.

To rozwiązanie przeznaczone przede wszystkim dla stolarni i dobrze wyposażonych warsztatów, w których zwykły odciąg workowy przestaje być wystarczający ze względu na ilość powstających trocin, potrzebę dokładniejszej filtracji lub wygodniejszą obsługę.

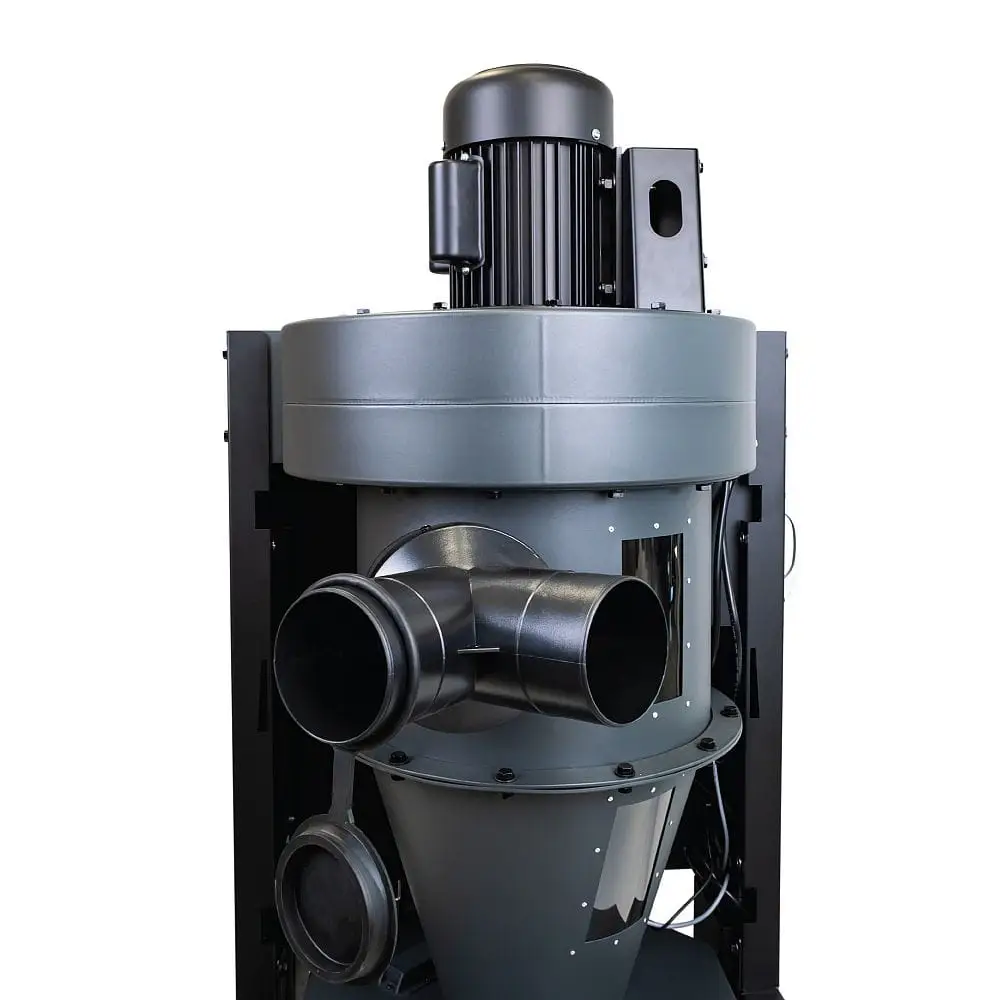

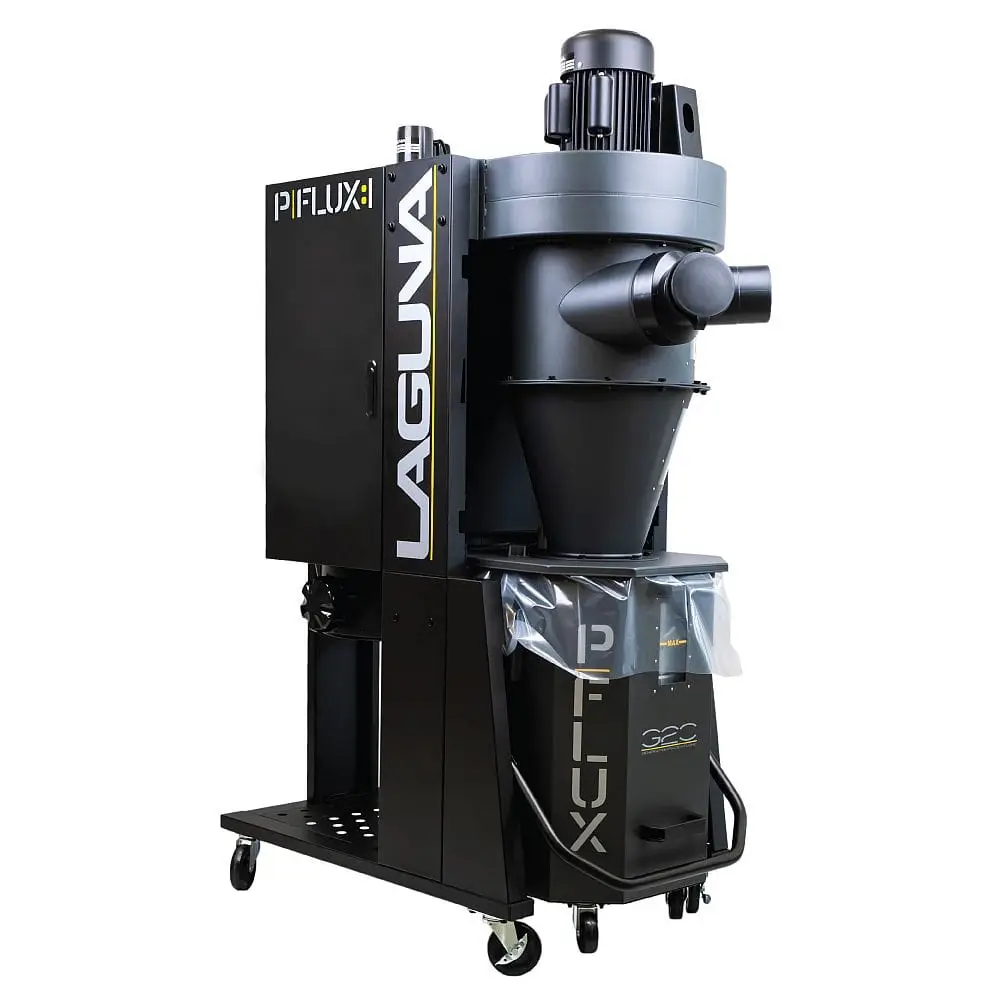

Dwustopniowy system cyklonowy – trociny trafiają do zbiornika przed filtrem

Najważniejszą różnicą pomiędzy PFlux 1 a prostym odciągiem jednostopniowym jest sposób oddzielania zanieczyszczeń.

Strumień zasysanego powietrza zostaje wprowadzony w ruch wirowy. Cięższe cząstki – przede wszystkim wióry i większe trociny – są oddzielane w części cyklonowej i opadają do głównego pojemnika na odpady. Dopiero pozostałe drobniejsze zanieczyszczenia są kierowane w stronę filtra.

Takie rozwiązanie ogranicza ilość większych odpadów docierających do powierzchni filtracyjnej. Ma to szczególne znaczenie przy maszynach takich jak:

• wyrówniarki,
• grubościówki,
• wyrówniarko-grubościówki,
• pilarki,
• frezarki,
• piły taśmowe,

które podczas pracy mogą wytwarzać znaczne ilości wiórów i trocin.

Separacja cyklonowa pomaga utrzymać efektywny przepływ powietrza i ograniczyć tempo zapełniania części filtracyjnej.

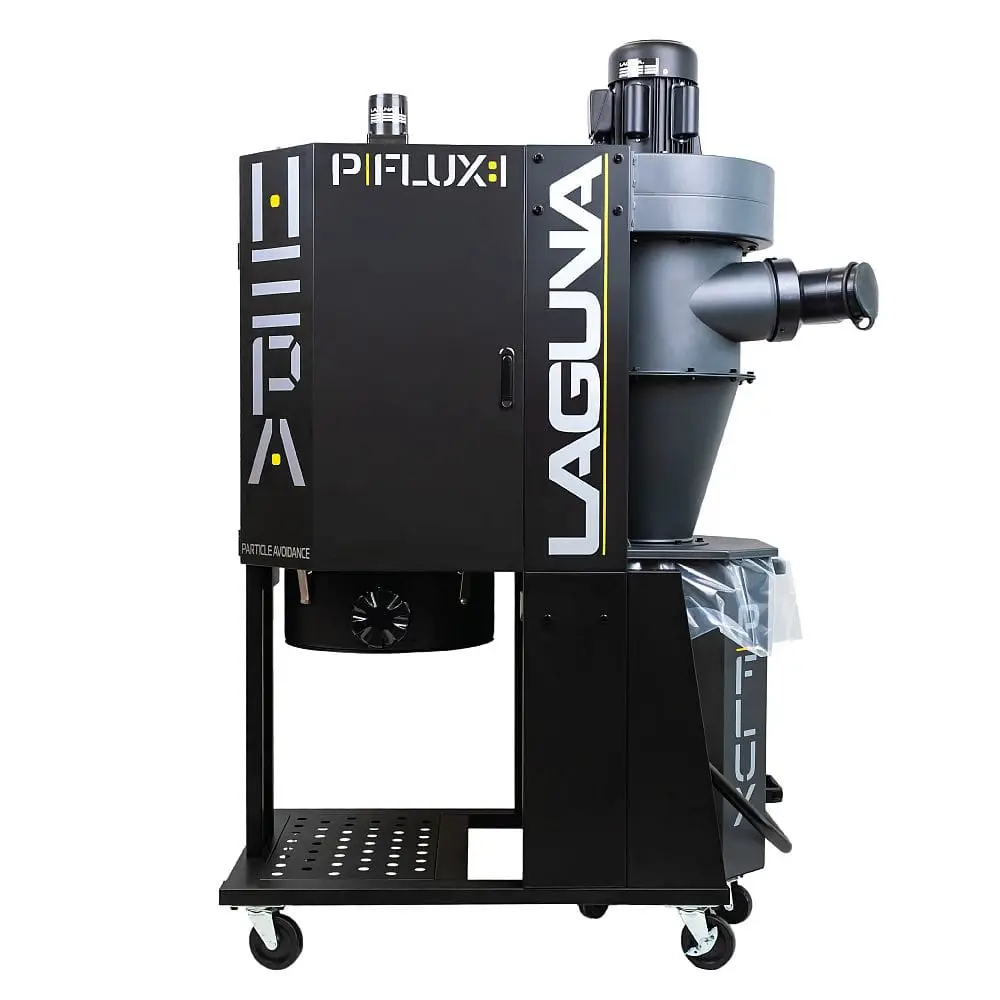

Filtr HEPA – filtracja drobnego pyłu drzewnego

PFlux 1 wyposażony jest w filtr HEPA o skuteczności 99,2% dla cząstek większych niż 0,4 mikrona. Powierzchnia filtracyjna wynosi 4,5 m², a sam filtr ma średnicę 400 mm i wysokość 500 mm.

Ma to duże znaczenie w stolarni, ponieważ podczas obróbki drewna powstają nie tylko widoczne wióry i trociny. Cięcie, frezowanie, wiercenie, a szczególnie szlifowanie generują również znacznie drobniejszy pył.

Filtracja HEPA stanowi więc istotną przewagę PFlux 1 nad prostymi odciągami wyposażonymi w podstawowe worki filtracyjne.

Odciąg źródłowy nie zastępuje jednak odpowiedniej wentylacji, filtracji powietrza w pomieszczeniu ani środków ochrony dróg oddechowych, jeśli są one wymagane podczas konkretnego rodzaju pracy.

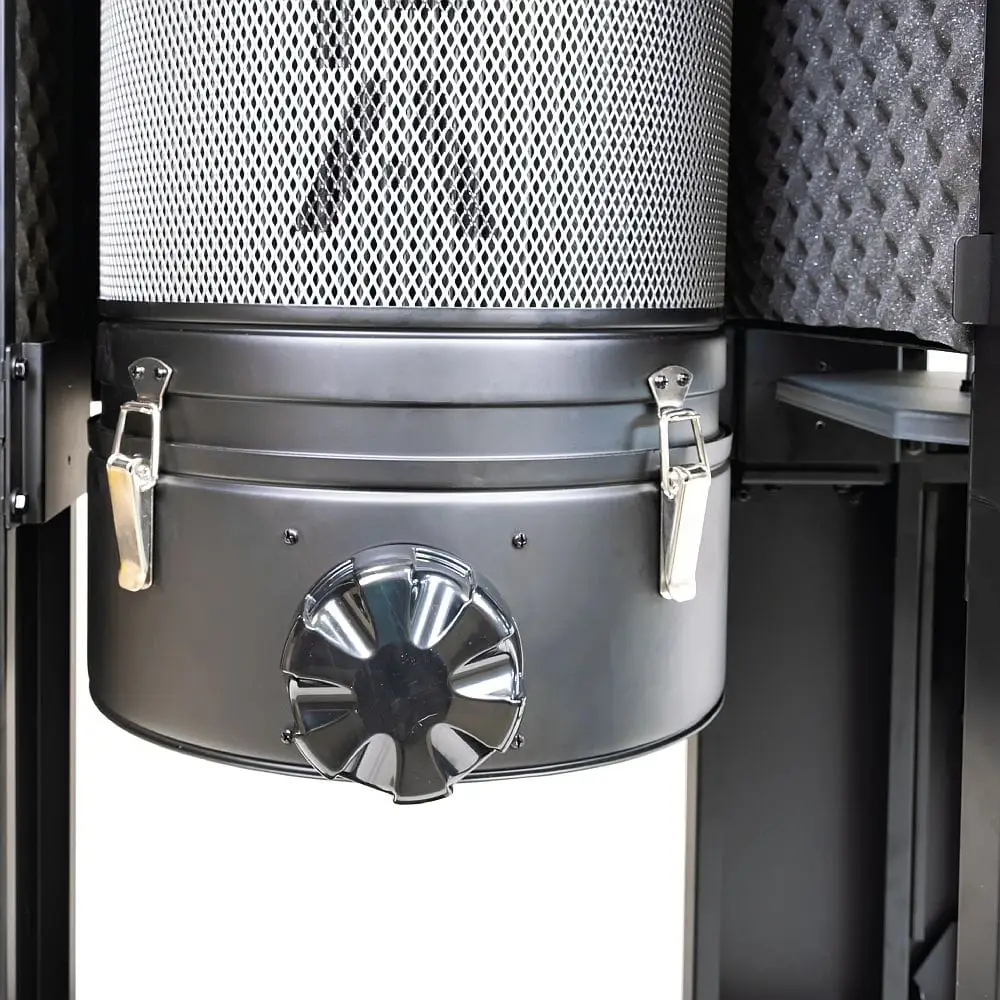

Automatyczne czyszczenie filtra HEPA

Jedną z najważniejszych funkcji PFlux 1 jest automatyczny system oczyszczania filtra.

Mechanizm uruchamia się automatycznie co 10 minut. Łopatki czyszczące pracują przez 10 sekund w jednym kierunku, a następnie przez 10 sekund w przeciwnym. Dodatkowy cykl wykonywany jest po wyłączeniu urządzenia.

W praktyce pozwala to ograniczać gromadzenie się warstwy pyłu na powierzchni filtra, która zwiększałaby opory przepływu i stopniowo zmniejszała skuteczność odciągania.

Czyszczenie może być także uruchamiane ręcznie. Przy intensywnej eksploatacji filtr wymaga dodatkowej okresowej konserwacji, a jego stan powinien być regularnie kontrolowany.

Wydajność 1786 m³/h – dwie wartości, które warto rozróżnić

Dla PFlux 1 podawane są dwie wartości wydajności:

• 1786 m³/h – przepływ według tradycyjnej metody pomiarowej,
• 1224 m³/h – przepływ według pomiaru odpowiadającego bardziej rzeczywistym warunkom pracy,
• 2514 Pa – maksymalne podciśnienie.

To ważne przy porównywaniu odciągów.

Maksymalna wartość przepływu nie oznacza, że dokładnie taki przepływ będzie występował przy króćcu każdej podłączonej maszyny. Przewody, redukcje, kolana, rozgałęzienia i długość instalacji powodują opory i zmniejszają rzeczywistą wydajność całego systemu.

Dlatego do PFlux 1 warto zaprojektować możliwie prostą i szczelną instalację odciągową.

Króciec 150 mm lub 2 × 100 mm

Główny wlot odciągu ma średnicę 150 mm. Możliwe jest również wykorzystanie rozdzielenia na dwa przyłącza 100 mm.

Daje to dużą swobodę podczas podłączania maszyny.

Króciec 150 mm można wykorzystać przy urządzeniu wymagającym dużego przepływu lub jako początek głównej instalacji. Dwa przyłącza 100 mm pozwalają natomiast rozdzielić odciąg na dwa przewody.

W instalacji obsługującej kilka maszyn warto stosować zasuwy odciągowe. Zamknięcie nieużywanych odgałęzień pozwala skierować możliwie duży przepływ powietrza do aktualnie pracującego stanowiska.

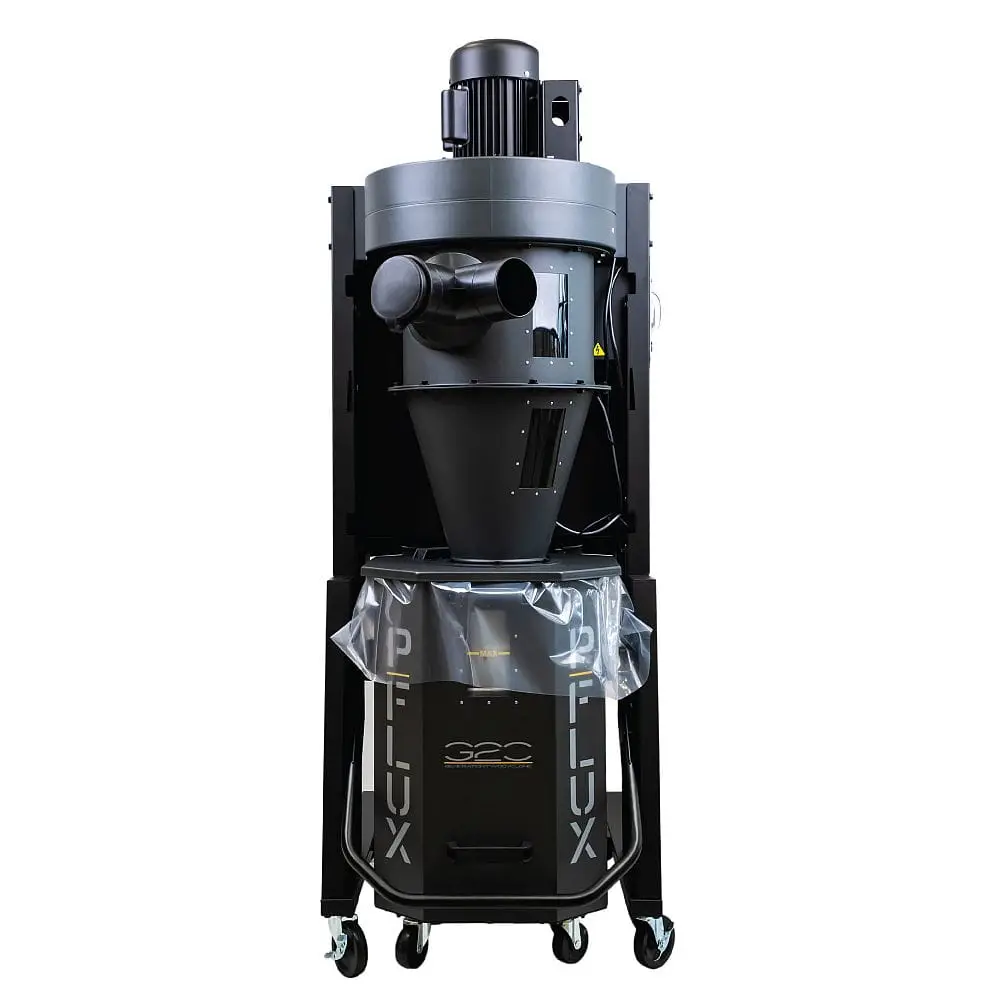

Zbiornik na trociny 95 l

Oddzielone w cyklonie odpady trafiają do pojemnika o pojemności 95 litrów.

Taka pojemność pozwala zgromadzić znaczną ilość odpadu przed koniecznością opróżnienia zbiornika. Ma to szczególne znaczenie podczas pracy ze strugarkami i innymi maszynami generującymi dużą objętość wiórów.

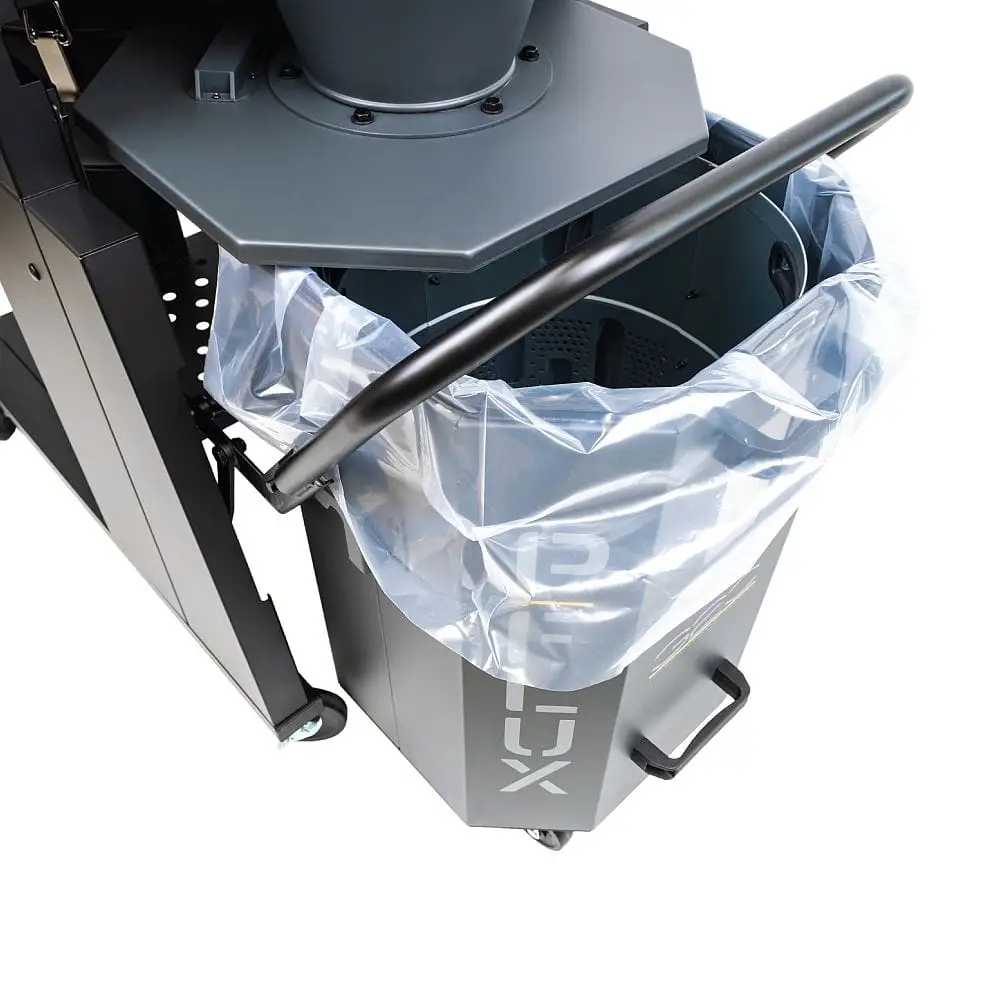

W zbiorniku stosowany jest plastikowy worek na odpady o wymiarach 1090 × 810 mm, dzięki czemu zgromadzone trociny można łatwiej usunąć bez przesypywania całej zawartości pojemnika.

Szybkie opuszczanie i wyjmowanie pojemnika

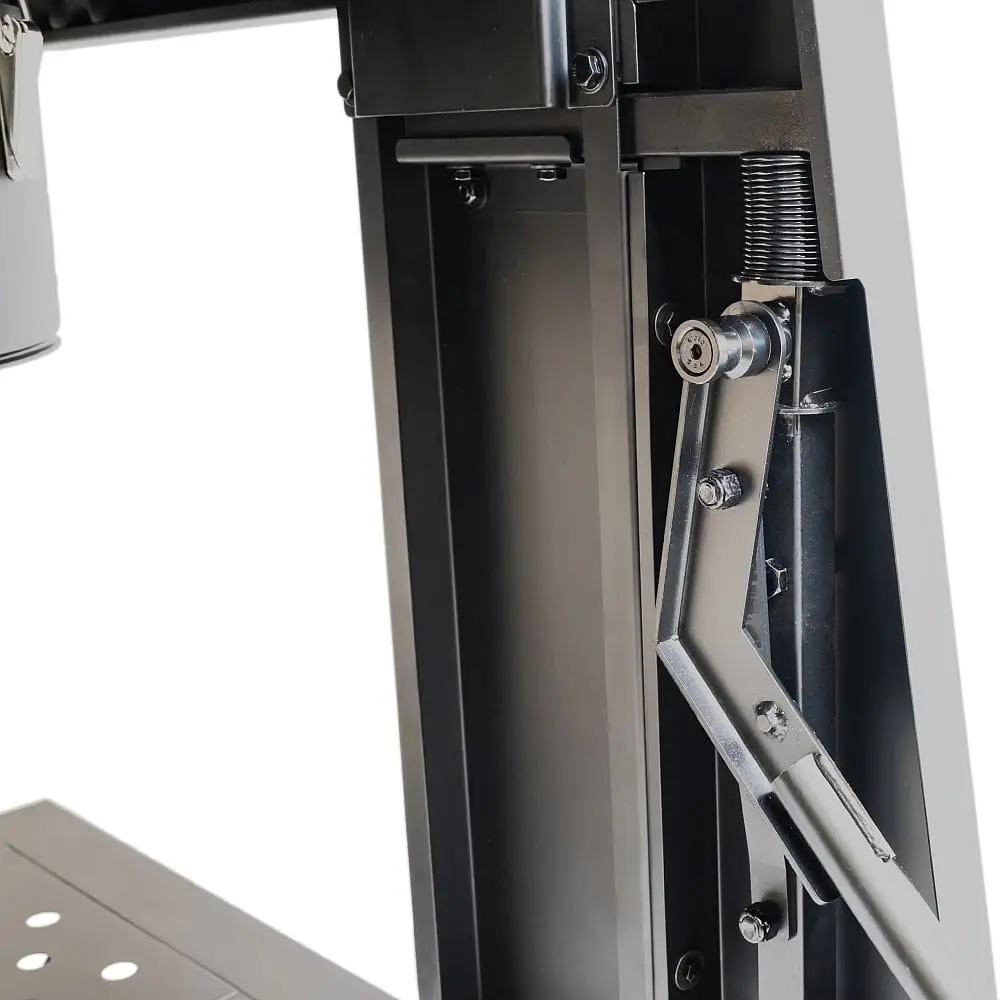

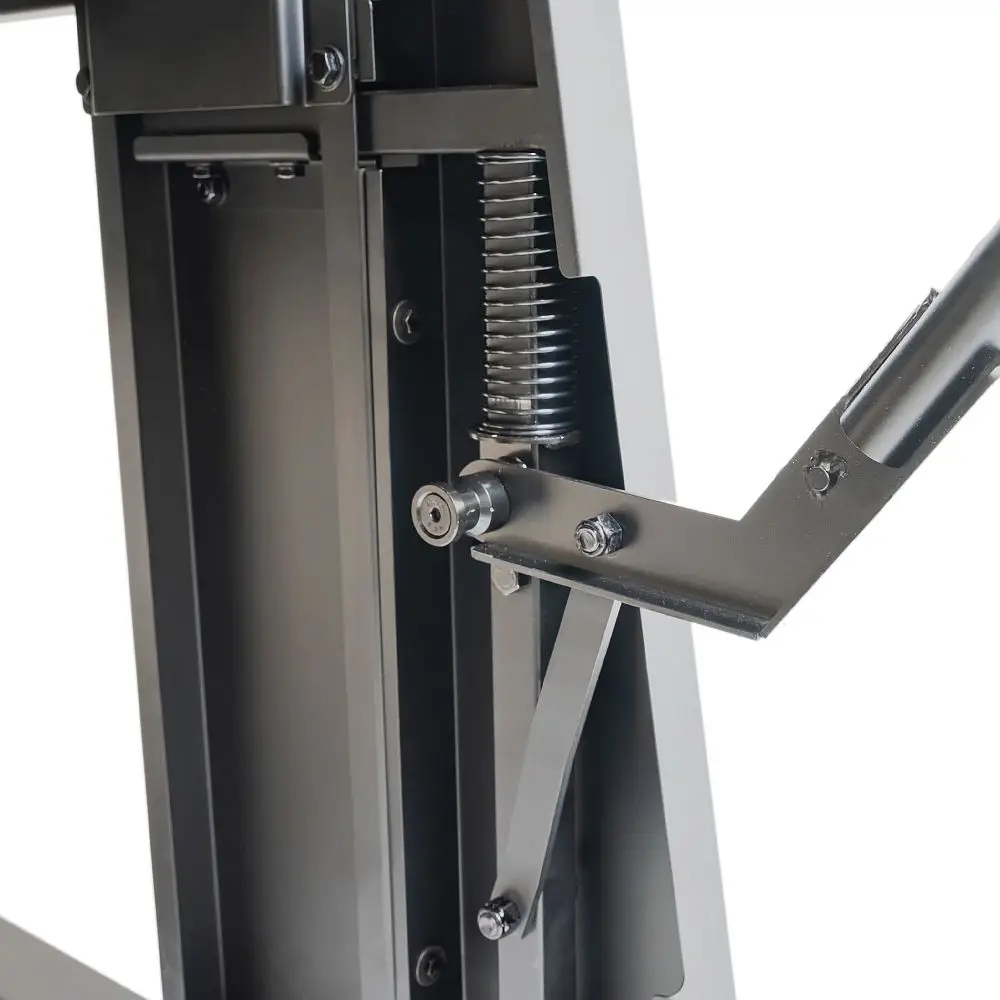

Pojemnik na trociny posiada mechanizm ułatwiający jego odłączanie od cyklonu.

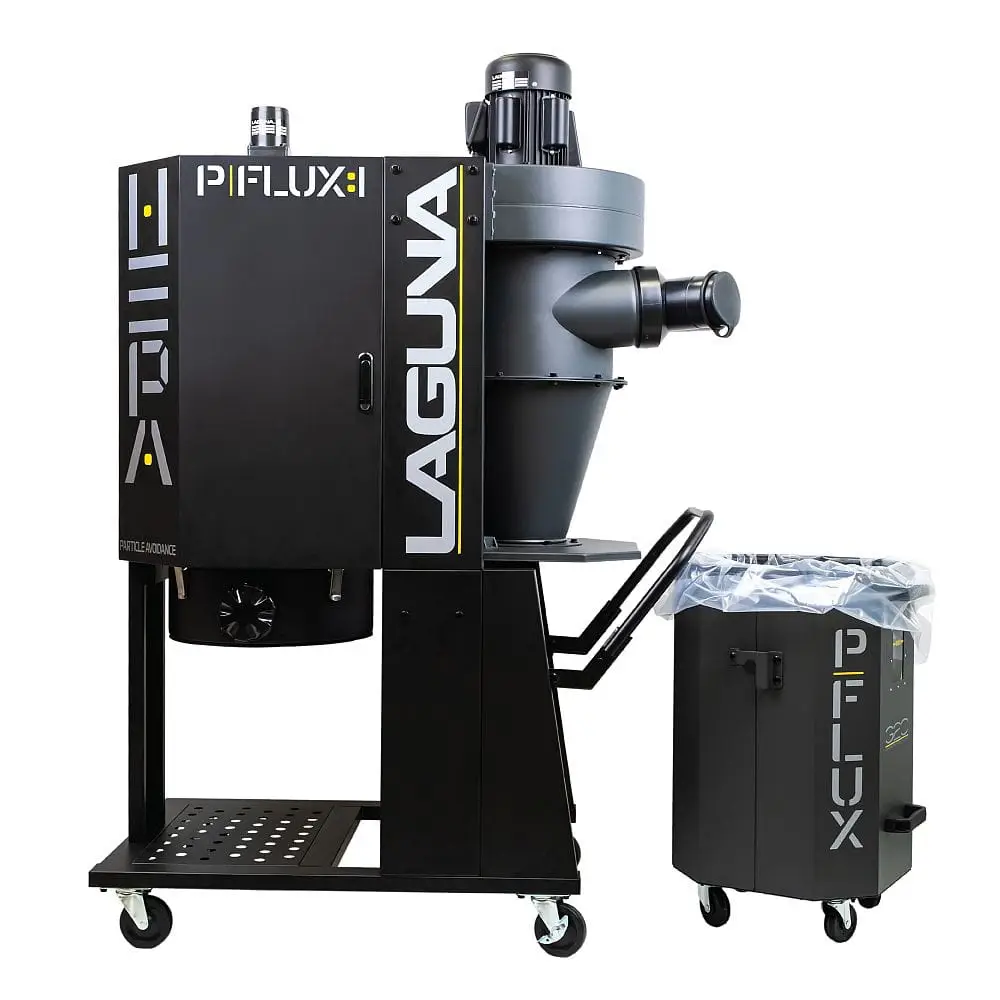

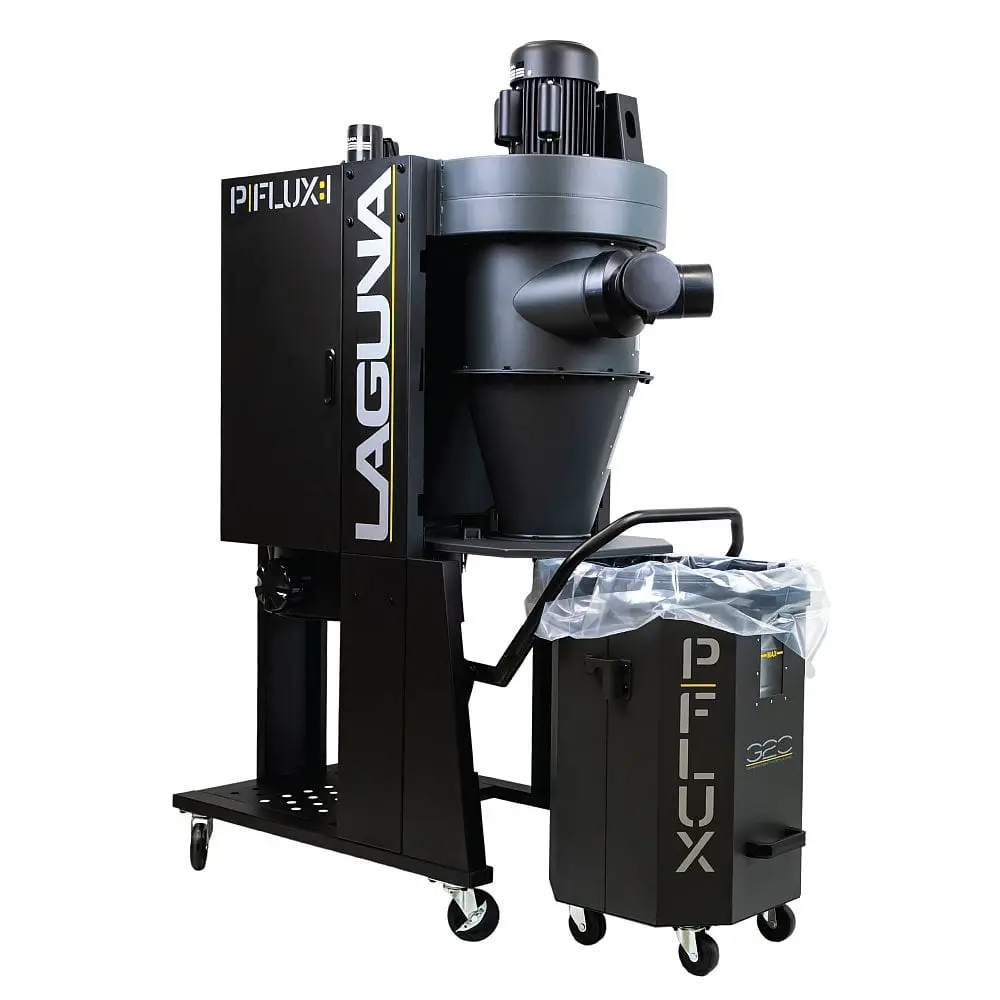

Podniesienie uchwytu opuszcza zbiornik na koła, umożliwiając wysunięcie go spod urządzenia. Po ponownym ustawieniu pojemnika opuszczenie dźwigni podnosi zbiornik i dociska go do układu odciągowego.

Takie rozwiązanie ma dwie praktyczne zalety:

• przyspiesza opróżnianie pojemnika,
• pomaga uzyskać szczelne połączenie zbiornika z separatorem.

Szczelność ma bezpośredni wpływ na skuteczność działania odciągu. Nawet mocne urządzenie będzie traciło wydajność, jeśli instalacja lub pojemnik będą zasysały „lewe” powietrze.

Kontrola poziomu napełnienia pojemnika

PFlux 1 wyposażono w rozwiązania ułatwiające kontrolowanie ilości zgromadzonych odpadów.

Pojemnik posiada wizjer oraz wewnętrzne oświetlenie LED, które ułatwia obserwację poziomu trocin. Dodatkowo system wykorzystuje sygnalizację LED i dźwiękową informującą o zapełnieniu pojemnika.

Pozwala to ograniczyć ryzyko pracy z przepełnionym zbiornikiem.

To ważne, ponieważ zbyt duża ilość odpadu może zaburzyć działanie separatora i prowadzić do przedostawania się większej ilości materiału w stronę filtra.

Kontrola stanu filtra

Panel sterowania sygnalizuje także stan filtra HEPA.

System automatycznego czyszczenia posiada własną kontrolkę, a urządzenie informuje o konieczności wymiany filtra. Przy prawidłowej eksploatacji orientacyjny okres wymiany określono na około 2000 godzin pracy.

Nie oznacza to jednak, że filtr przez cały ten okres nie wymaga kontroli. Przy intensywnym użytkowaniu należy regularnie sprawdzać jego stan i w razie potrzeby przeprowadzać dodatkowe czyszczenie.

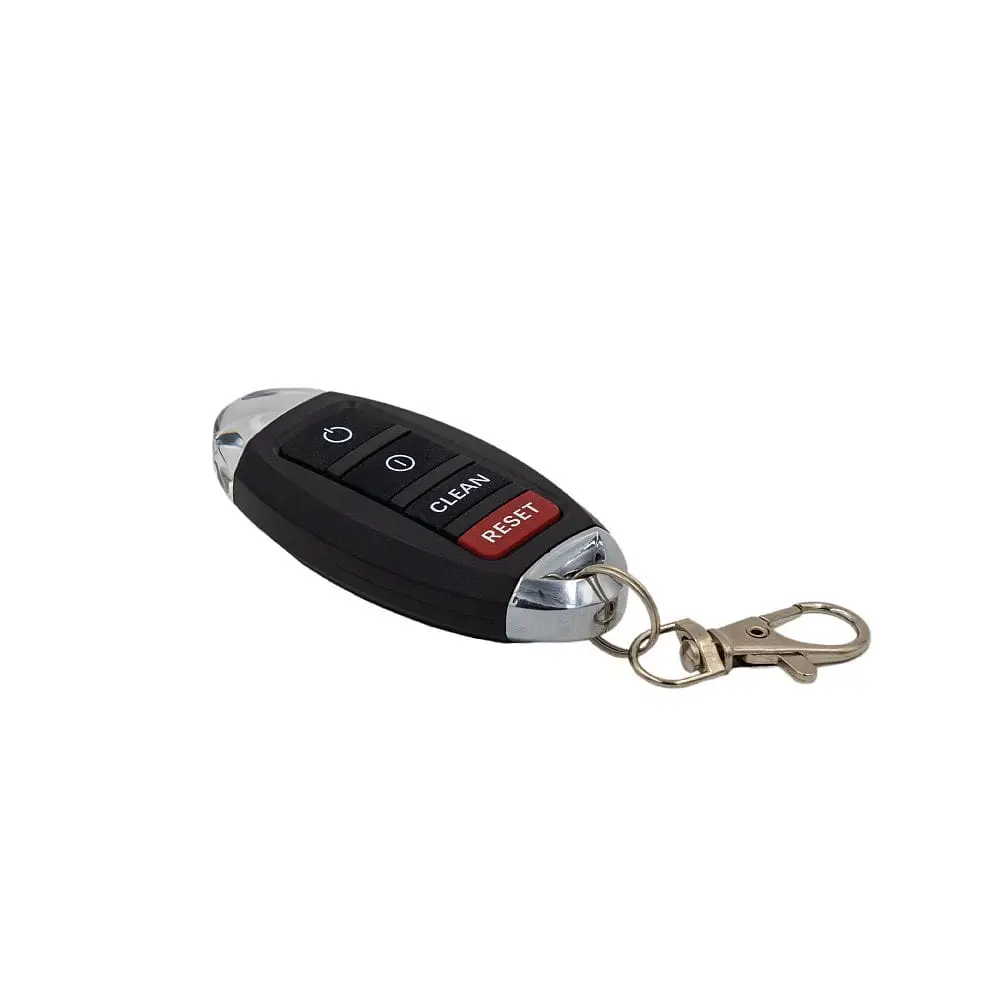

Pilot zdalnego sterowania

LAGUNA PFlux 1 jest standardowo wyposażony w pilot wysokiej częstotliwości.

Możliwość zdalnego uruchomienia odciągu ma szczególne znaczenie w warsztacie, gdzie urządzenie znajduje się kilka metrów od stanowiska pracy.

Operator może włączyć odciąg przy maszynie bez konieczności każdorazowego przechodzenia do PFlux 1.

W praktyce zwiększa to nie tylko wygodę, ale również sprzyja regularnemu korzystaniu z odciągu przy każdej operacji generującej pył i trociny.

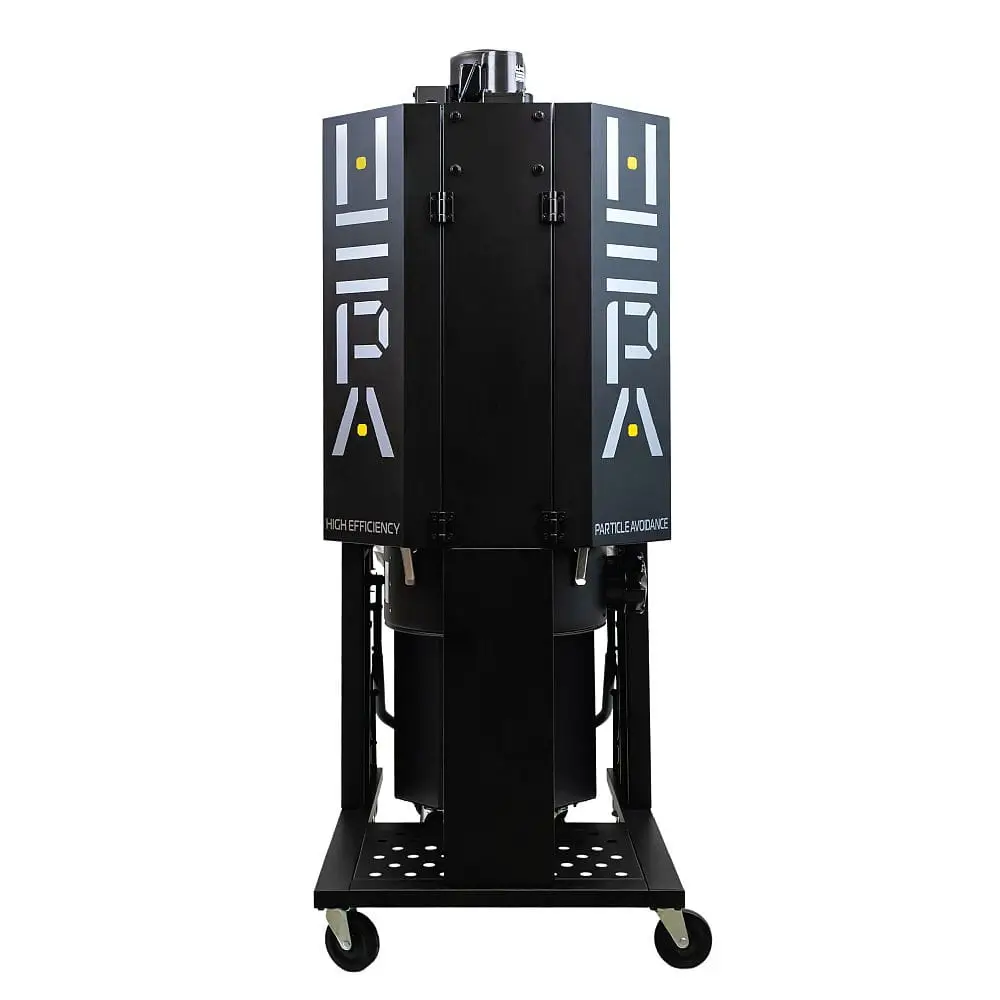

Osłonięta komora filtra i poziom hałasu 70 dB

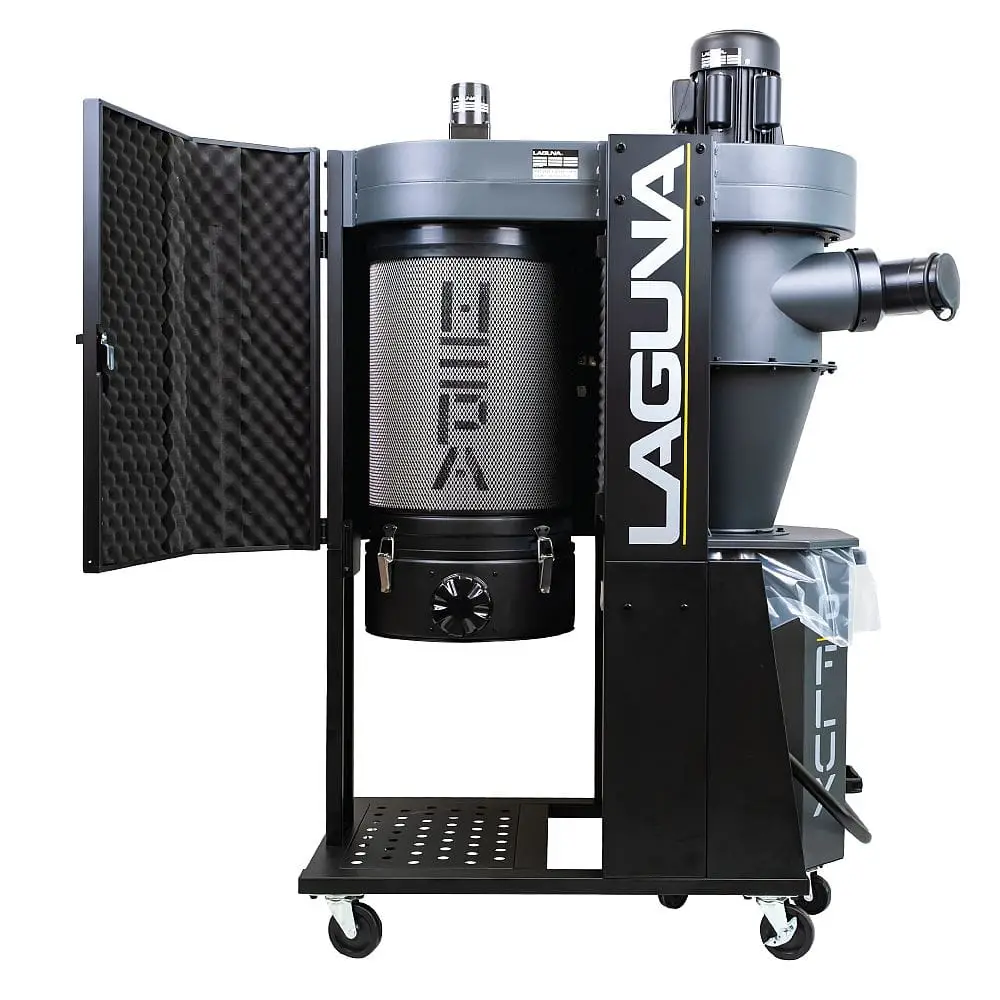

Filtr PFlux 1 znajduje się za metalowymi drzwiczkami wyposażonymi od wewnątrz w materiał tłumiący dźwięk. Rozwiązanie pomaga ograniczyć hałas powstający w części filtracyjnej, a jednocześnie chroni filtr przed przypadkowym uszkodzeniem.

Deklarowany poziom hałasu urządzenia wynosi 70 dB.

Warto jednak pamiętać, że rzeczywisty poziom hałasu w warsztacie zależy również od miejsca ustawienia odciągu, akustyki pomieszczenia, instalacji rurowej i pracującej maszyny.

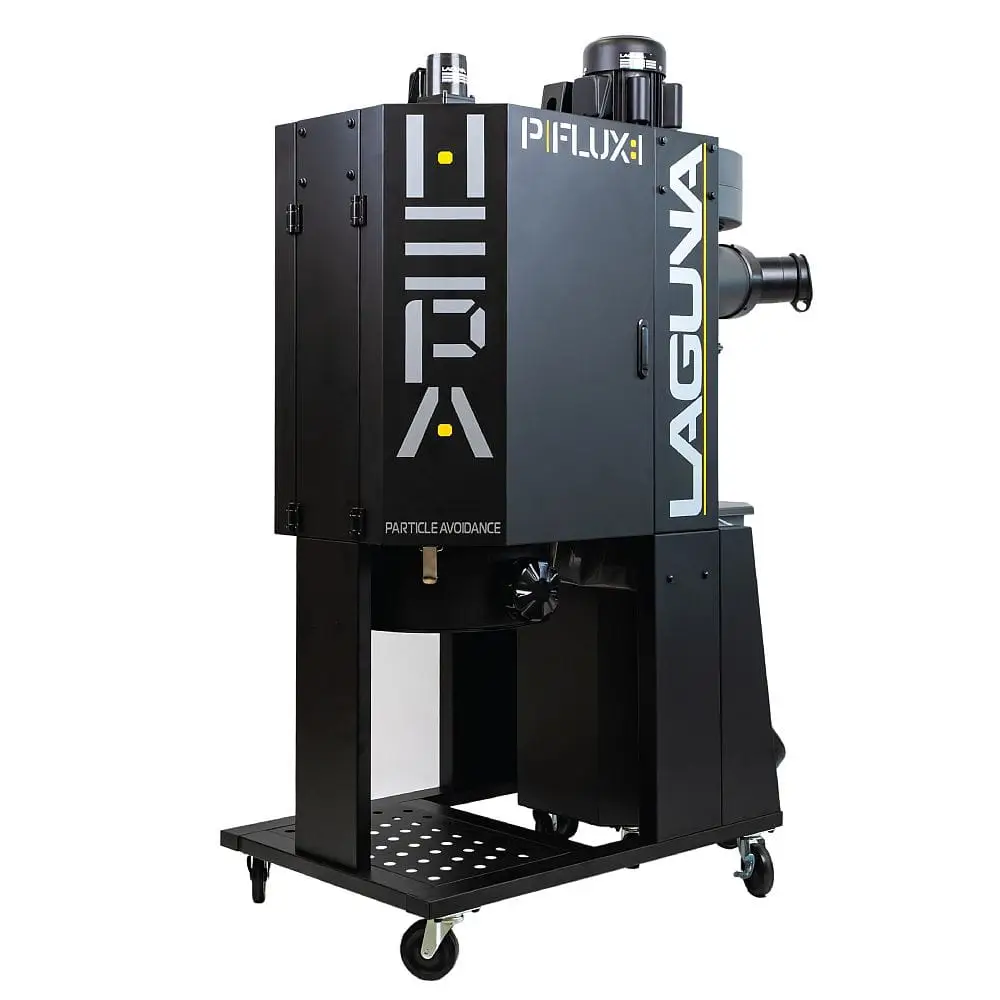

Mobilna konstrukcja – łatwiejsze ustawienie w warsztacie

Mimo masy około 122 kg PFlux 1 wyposażony jest w koła umożliwiające przestawienie urządzenia w obrębie warsztatu. Koła zastosowano również przy pojemniku na odpady.

Daje to większą swobodę przy organizowaniu stanowiska niż w przypadku systemu zamontowanego na stałe.

Odciąg może pracować jako mobilne urządzenie bezpośrednio przy maszynie albo stanowić element bardziej rozbudowanej instalacji odciągowej.

Jakie maszyny można podłączyć do LAGUNA PFlux 1?

PFlux 1 przeznaczony jest do odsysania trocin i pyłu powstających podczas obróbki drewna.

W zależności od średnicy króćca i zapotrzebowania na przepływ może współpracować między innymi z:

• pilarkami stołowymi,
• pilarkami formatowymi,
• piłami taśmowymi,
• wyrówniarkami,
• grubościówkami,
• wyrówniarko-grubościówkami,
• frezarkami stołowymi,
• szlifierkami do drewna,
• innymi maszynami stolarskimi wyposażonymi w odpowiedni króciec odciągowy.

Przed podłączeniem maszyny warto sprawdzić wymagany przez nią przepływ powietrza i średnicę przyłącza. Sama moc silnika odciągu nie jest jedynym parametrem decydującym o skuteczności zbierania odpadu.

PFlux 1 przy strugarce i grubościówce

Strugarki należą do maszyn generujących dużą objętość wiórów. W ich przypadku system cyklonowy ma szczególnie praktyczne zastosowanie.

Większe wióry są kierowane bezpośrednio do zbiornika, zamiast docierać do filtra. Dzięki temu filtr HEPA może przede wszystkim odpowiadać za drobniejsze frakcje pyłu.

Przy podłączaniu urządzeń o dużym zapotrzebowaniu na powietrze warto wykorzystać możliwie dużą średnicę przewodu i ograniczyć liczbę redukcji.

PFlux 1 przy pilarce i pile taśmowej

Podczas cięcia powstaje mieszanina trocin i drobniejszego pyłu.

Duży przepływ powietrza pozwala skutecznie odbierać odpady z króćców maszyny, pod warunkiem prawidłowego zaprojektowania samego odciągu w pilarce oraz instalacji łączącej ją z PFlux 1.

Jeżeli pilarka posiada dwa punkty odciągowe, przykładowo pod stołem i przy osłonie tarczy, możliwość wykorzystania dwóch przewodów 100 mm może ułatwić budowę instalacji.

Dla kogo jest LAGUNA PFlux 1?

PFlux 1 będzie dobrym rozwiązaniem przede wszystkim dla:

• profesjonalnych stolarni,
• małych i średnich zakładów obróbki drewna,
• pracowni meblarskich,
• warsztatów rzemieślniczych,
• intensywnie użytkowanych warsztatów prywatnych,
• użytkowników posiadających kilka stacjonarnych maszyn do drewna.

Szczególnie dobrze sprawdzi się tam, gdzie użytkownik oczekuje czegoś więcej niż prostego odciągu workowego, ale nie potrzebuje jeszcze wydajności większych modeli PFlux.

Model PFlux 1 łączy zasilanie 230 V, wydajność do 1786 m³/h, filtr HEPA i technologię cyklonową, dlatego może być interesującym rozwiązaniem również dla warsztatu bez dostępu do instalacji trójfazowej 400 V.

Jak zaprojektować instalację odciągową do PFlux 1?

Nawet bardzo dobry odciąg nie osiągnie odpowiedniej skuteczności, jeśli zostanie podłączony do źle zaprojektowanej instalacji.

Przy budowie systemu warto:

• zachować możliwie dużą średnicę głównego przewodu,
• ograniczyć długość elastycznych węży,
• unikać gwałtownych redukcji średnicy,
• ograniczyć liczbę kolan 90°,
• stosować możliwie łagodne rozgałęzienia,
• zamykać nieużywane odgałęzienia zasuwami,
• dbać o szczelność połączeń,
• dopasować końcową średnicę przewodu do króćca maszyny.

PFlux 1 posiada przyłącze 150 mm lub 2 × 100 mm, dlatego warto wykorzystać możliwie dużą średnicę przez jak najdłuższy odcinek instalacji.

Zasilanie 230 V – ważna zaleta PFlux 1

Silnik o mocy 1100 W pracuje z jednofazowym zasilaniem 230 V / 50 Hz. Zalecane zabezpieczenie obwodu wynosi 16 A o charakterystyce C.

Oznacza to, że urządzenie nie wymaga instalacji trójfazowej 400 V.

Jest to szczególnie istotne w mniejszych warsztatach, garażach i pracowniach, gdzie dostępne jest wyłącznie zasilanie jednofazowe, ale użytkownik nadal oczekuje pełnowymiarowego cyklonowego systemu odciągowego.

Ważne informacje i ograniczenia zastosowania

PFlux 1 został przeznaczony do odsysania trocin i pyłu pochodzących z drewna oraz maszyn do obróbki drewna. Nie należy wykorzystywać urządzenia do innych rodzajów materiałów, dla których system nie został zaprojektowany.

Nie jest to odciąg przeznaczony do zasysania gorących cząstek, iskier ani materiałów mogących stworzyć zagrożenie pożarowe lub uszkodzić instalację.

Maszyna dostarczana jest częściowo zdemontowana. Orientacyjny czas montażu wynosi około 4–5 godzin, a ze względu na gabaryty poszczególnych podzespołów zalecana jest pomoc drugiej osoby.

Najważniejsze zalety LAGUNA PFlux 1

• Dwustopniowa separacja cyklonowa kieruje większość większych wiórów i trocin bezpośrednio do zbiornika, ograniczając obciążenie filtra.
• Wydajność do 1786 m³/h pozwala współpracować z wieloma stacjonarnymi maszynami do obróbki drewna.
• Filtr HEPA zatrzymuje 99,2% cząstek większych niż 0,4 mikrona, poprawiając skuteczność filtracji drobnego pyłu.
• Automatyczne czyszczenie filtra co 10 minut ogranicza narastanie warstwy pyłu i pomaga utrzymać przepływ powietrza.
• Zasilanie 230 V umożliwia wykorzystanie pełnowymiarowego odciągu cyklonowego bez instalacji trójfazowej 400 V.
• Zbiornik 95 l ogranicza częstotliwość opróżniania trocin podczas codziennej pracy.
• Przyłącze 150 mm lub 2 × 100 mm pozwala dopasować instalację do różnych maszyn stolarskich.
• Pilot zdalnego sterowania umożliwia uruchamianie odciągu bez odchodzenia od stanowiska pracy.
• Kontrola napełnienia pojemnika za pomocą wizjera, LED i sygnalizacji ułatwia bieżącą obsługę.
• Mechanizm szybkiego zwalniania pojemnika usprawnia opróżnianie zgromadzonych odpadów.
• Koła transportowe ułatwiają zmianę ustawienia odciągu w warsztacie.
• Poziom hałasu 70 dB oraz osłonięta komora filtra poprawiają komfort użytkowania urządzenia.

FAQ

Czy LAGUNA PFlux 1 działa na 230 V?

Tak. PFlux 1 jest zasilany jednofazowo napięciem 230 V / 50 Hz. Moc silnika wynosi 1100 W, a zalecane zabezpieczenie obwodu to 16 A o charakterystyce C. Urządzenie nie wymaga instalacji 400 V.

Jaką wydajność ma LAGUNA PFlux 1?

Maksymalny przepływ według tradycyjnej metody pomiarowej wynosi 1786 m³/h. W bardziej realistycznych warunkach pomiarowych podawana wartość wynosi 1224 m³/h. Maksymalne podciśnienie to 2514 Pa.

Czy PFlux 1 posiada filtr HEPA?

Tak. Filtr HEPA ma powierzchnię 4,5 m² i skuteczność 99,2% dla cząstek większych niż 0,4 mikrona. Jego wymiary wynoszą Ø400 × 500 mm.

Czy filtr PFlux 1 czyści się automatycznie?

Tak. Automatyczny mechanizm czyszczenia uruchamia się co 10 minut i wykonuje cykl w obu kierunkach. Czyszczenie jest wykonywane również po wyłączeniu urządzenia i może zostać uruchomione ręcznie.

Jak duży jest zbiornik na trociny?

Pojemnik ma pojemność 95 litrów. Wewnątrz można zastosować plastikowy worek na odpady o wymiarach 1090 × 810 mm, co ułatwia opróżnianie zbiornika.

Do jakiego węża można podłączyć PFlux 1?

Główne przyłącze ma średnicę 150 mm. Możliwe jest również podłączenie dwóch przewodów o średnicy 100 mm.

Czy PFlux 1 można podłączyć do kilku maszyn?

Tak, można zbudować instalację obsługującą kilka maszyn. Najlepiej zastosować zasuwy odcinające i otwierać tylko odgałęzienie prowadzące do aktualnie używanego urządzenia. Pozwala to ograniczyć straty przepływu.

Czy PFlux 1 nadaje się do grubościówki lub wyrówniarki?

Tak, pod warunkiem prawidłowego dopasowania przepływu i średnicy instalacji do wymagań konkretnej maszyny. System cyklonowy jest szczególnie korzystny przy urządzeniach generujących dużą ilość wiórów, ponieważ większy odpad jest oddzielany przed filtrem.

Czy odciągiem można sterować pilotem?

Tak. Pilot wysokiej częstotliwości znajduje się w standardowym wyposażeniu PFlux 1.

Czym PFlux 1 różni się od zwykłego odciągu workowego?

PFlux 1 wykorzystuje dwustopniową separację cyklonową, dzięki której większe odpady trafiają do zbiornika jeszcze przed filtrem. Dodatkowo posiada filtr HEPA, automatyczne czyszczenie filtra, kontrolę napełnienia pojemnika i zdalne sterowanie.

Wyposażenie standardowe

• pilot zdalnego sterowania,
• filtr HEPA,
• pojemnik na odpady 95 l,
• 1 plastikowy worek do pojemnika na odpady,
• rozdzielacz umożliwiający wykorzystanie 2 przyłączy 100 mm,
• system automatycznego czyszczenia filtra,
• mobilna podstawa z kołami.

Dane techniczne

• Model: LAGUNA PFlux 1
• Kod produktu: 151-PFlux1
• Typ: cyklonowe urządzenie odciągowe do trocin i pyłu drzewnego
• Moc silnika: 1100 W
• Zasilanie: 230 V / 50 Hz / 1 faza
• Zalecane zabezpieczenie: 16 A, charakterystyka C
• Wydajność – tradycyjna metoda pomiarowa: 1786 m³/h
• Wydajność – realistyczna metoda pomiarowa: 1224 m³/h
• Maksymalne podciśnienie: 2514 Pa
• Średnica wirnika: 340 mm
• Króciec odciągowy: 1 × 150 mm lub 2 × 100 mm
• Pojemność zbiornika na odpady: 95 l
• Typ filtra: HEPA
• Skuteczność filtracji: 99,2% cząstek większych niż 0,4 µm
• Powierzchnia filtracyjna: 4,5 m²
• Wymiary filtra: Ø400 × 500 mm
• Wymiary worka do pojemnika: 1090 × 810 mm
• Czyszczenie filtra: automatyczne i ręczne
• Automatyczny cykl czyszczenia: co 10 minut, 10 sekund w jednym i 10 sekund w drugim kierunku
• Sterowanie: panel sterowania + pilot wysokiej częstotliwości
• Poziom hałasu: 70 dB
• Wymiary urządzenia (dł. × szer. × wys.): 1168 × 610 × 1753 mm
• Masa: 122 kg
• Wymiary opakowania: 1150 × 760 × 1350 mm
• Masa z opakowaniem: 155 kg
