CMT 911.220.11B FREZ PROSTY Z GÓRNYM ŁOŻYSKIEM HM D=22 I=20, L=57, S=8

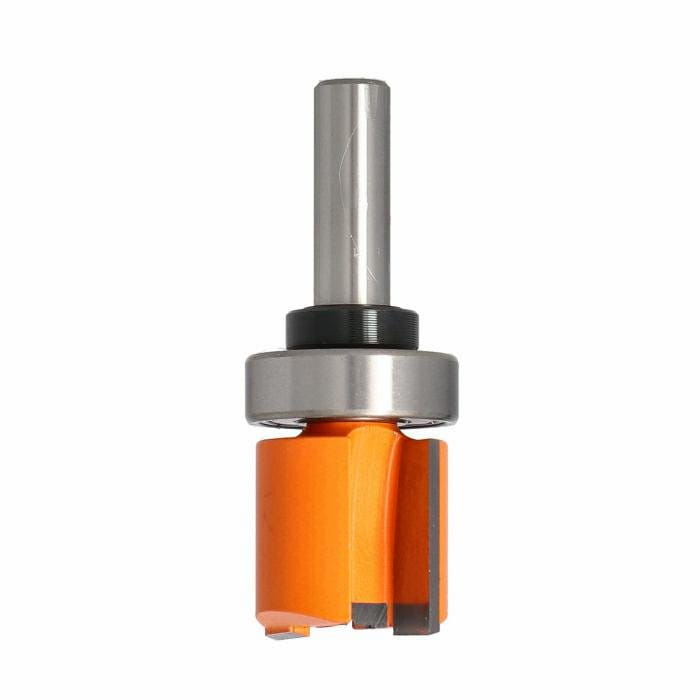

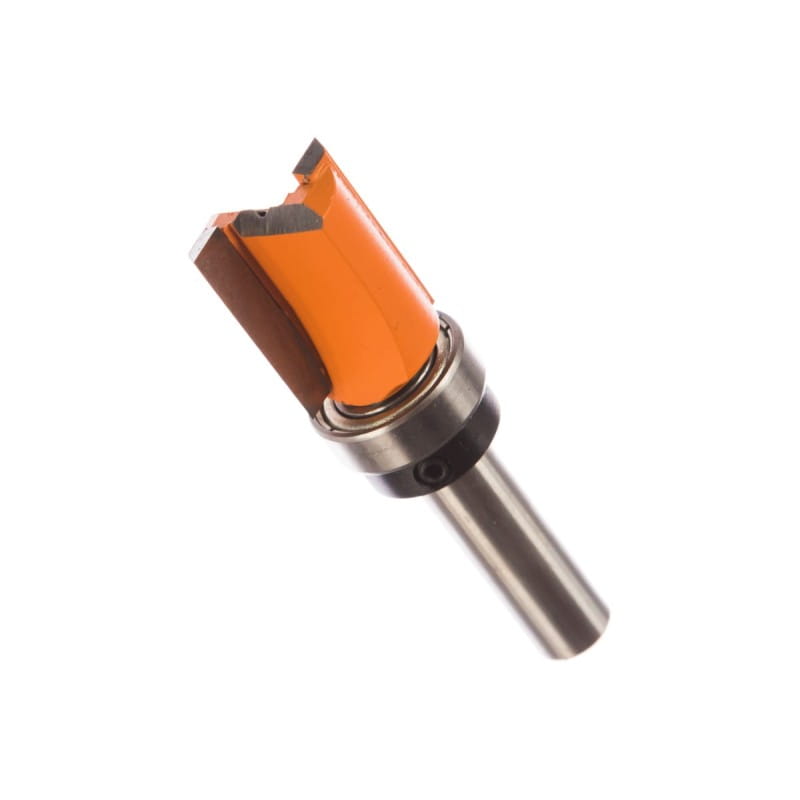

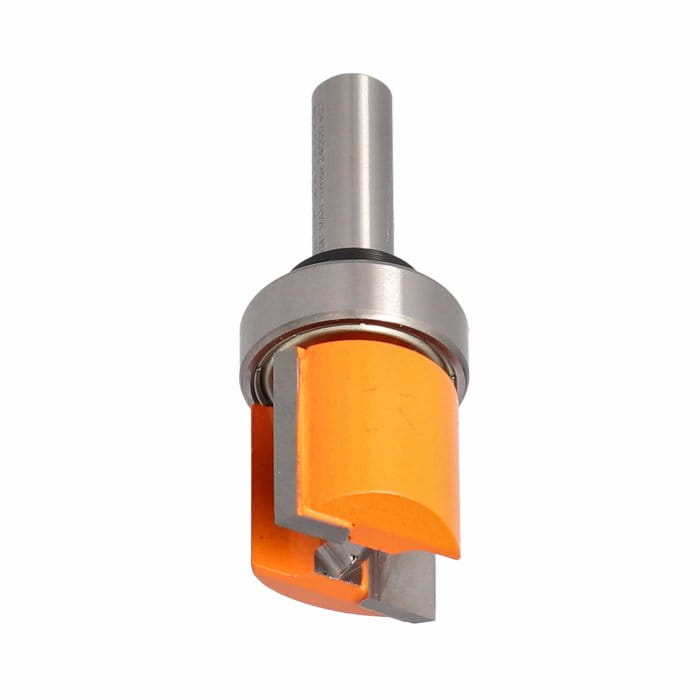

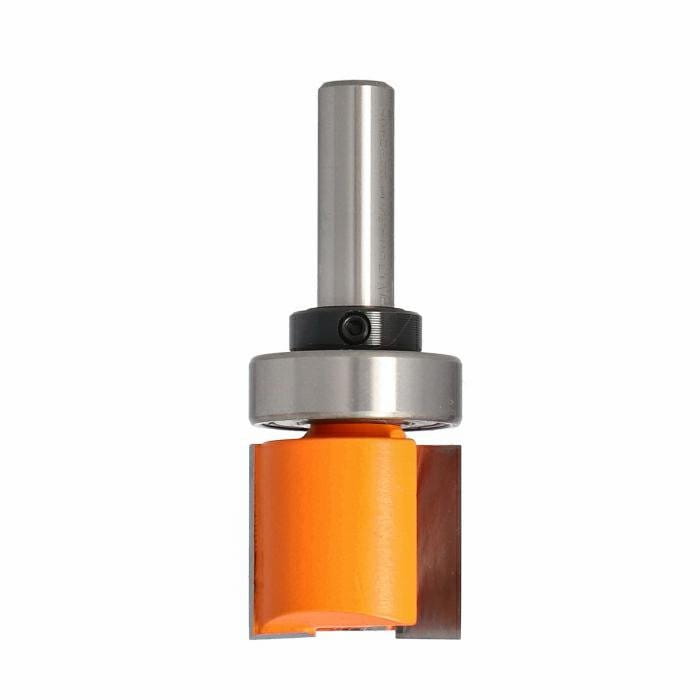

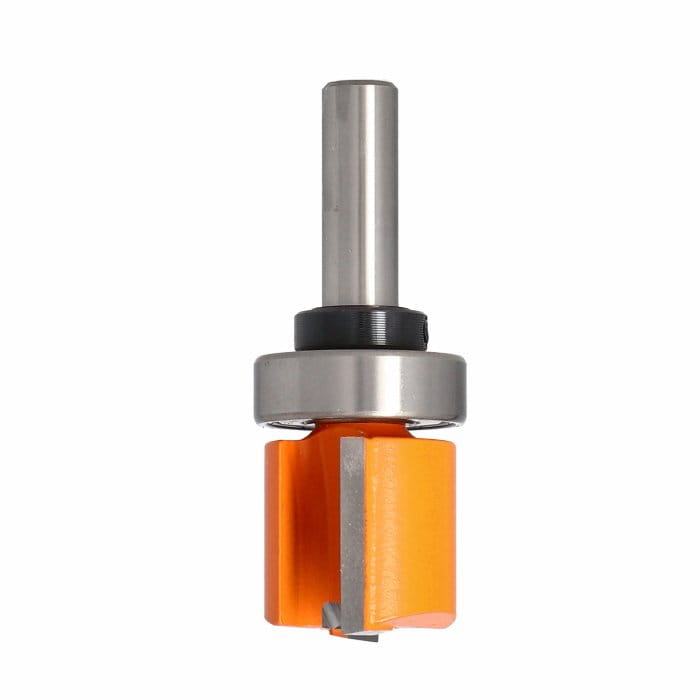

CMT 911.220.11B – frez prosty z górnym łożyskiem

Model 911.220.11B został zaprojektowany do prac wymagających dokładnego kopiowania kształtów. Łożysko znajduje się od strony trzpienia, dzięki czemu może prowadzić frez po szablonie zamocowanym na górnej powierzchni obrabianego elementu.

Najważniejsze zalety

• górne łożysko prowadzące,
• średnica robocza 22 mm,
• wysokość robocza 20 mm,
• dwa ostrza tnące Z2,
• ostrza wykonane z węglika spiekanego HW,
• możliwość precyzyjnej pracy według szablonu,
• trzpień o średnicy 8 mm,
• stabilne i powtarzalne prowadzenie,
• przeznaczony do prac stolarskich i meblarskich.

Zastosowanie

Frez sprawdzi się podczas:

• frezowania według szablonów,
• kopiowania kształtów,
• wyrównywania krawędzi,
• wykonywania powtarzalnych elementów,
• obróbki frontów i elementów meblowych,
• frezowania drewna litego,
• obróbki sklejki,
• pracy z materiałami drewnopochodnymi.

Górne łożysko prowadzące

Łożysko umieszczone nad częścią tnącą prowadzi narzędzie bezpośrednio po szablonie lub przygotowanej krawędzi referencyjnej. Pozwala to dokładnie odwzorować jej przebieg na obrabianym materiale.

Rozwiązanie jest szczególnie przydatne podczas seryjnego wykonywania elementów o identycznym kształcie. Przed rozpoczęciem pracy szablon powinien być stabilnie przymocowany do materiału.

Parametry techniczne

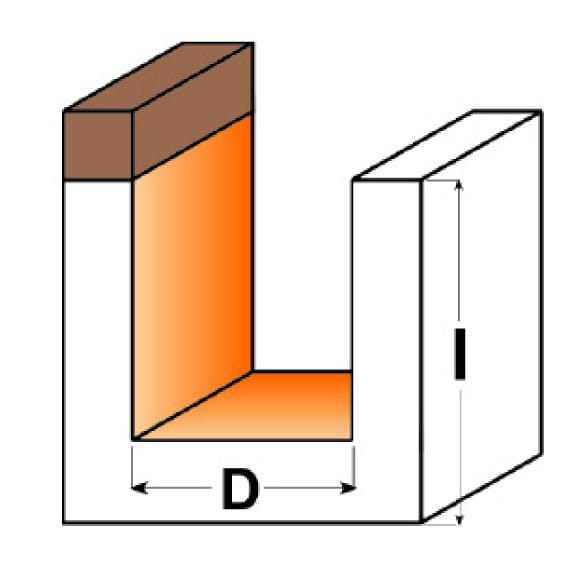

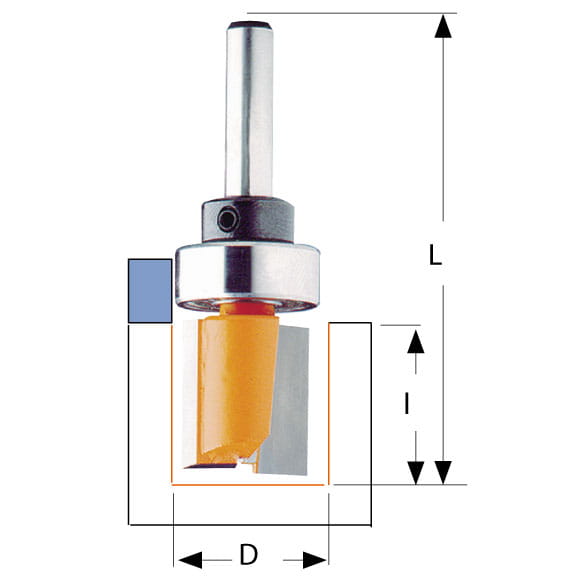

• Średnica robocza D: 22 mm
• Wysokość robocza I: 20 mm
• Długość całkowita L: 57 mm
• Średnica trzpienia S: 8 mm
• Liczba ostrzy Z: 2
• Materiał ostrzy: HW – węglik spiekany
• Kierunek obrotów: prawy RH
• Typ: frez prosty kopiujący
• Łożysko prowadzące: górne

Do precyzyjnego frezowania po szablonie

CMT 911.220.11B to praktyczne rozwiązanie do wykonywania powtarzalnych elementów oraz dokładnego kopiowania kształtów. Górne łożysko ułatwia kontrolowanie toru frezowania, a część robocza o średnicy 22 mm pozwala sprawnie usuwać materiał przy zachowaniu precyzji obróbki.
