Grubościówka do drewna JET JWP-12 1800 W 318 mm 230 V

JET JWP-12 – kompaktowa grubościówka do precyzyjnej obróbki drewna

JET JWP-12 to przenośna strugarka grubościowa przeznaczona do nadawania deskom, listwom, kantówkom i innym elementom drewnianym jednakowej, powtarzalnej grubości.

Maszyna łączy silnik o mocy wejściowej 1800 W z dwunożowym wałem strugarskim, automatycznym posuwem materiału oraz stabilnym prowadzeniem agregatu na czterech kolumnach. Maksymalna szerokość strugania wynosi 318 mm, natomiast zakres obsługiwanej grubości materiału wynosi od 6 do 153 mm.

Kompaktowa konstrukcja, składane stoły podające i odbierające oraz boczne uchwyty sprawiają, że JWP-12 dobrze sprawdzi się w warsztacie stolarskim, pracowni rzemieślniczej, garażu oraz wszędzie tam, gdzie nie ma miejsca na dużą stacjonarną grubościówkę.

Grubościówka do drewna – do czego służy?

JET JWP-12 jest jednostronną strugarką grubościową. Jej zadaniem jest zmniejszanie grubości materiału oraz wykonywanie górnej powierzchni równoległej do powierzchni bazowej przesuwającej się po stole maszyny.

Grubościówka umożliwia:

• przygotowanie kilku desek o jednakowej grubości,
• kalibrowanie listew i kantówek,
• wyrównywanie różnic wymiarowych pomiędzy elementami,
• przygotowywanie materiału do klejenia,
• obróbkę drewna przed frezowaniem i szlifowaniem,
• usuwanie śladów po wcześniejszej obróbce,
• przygotowanie elementów meblowych i konstrukcyjnych.

Maszyna nie ma stołów wyrówniarki ani przykładnicy do prostowania krawędzi. Przed struganiem jedna powierzchnia materiału powinna być odpowiednio przygotowana i stanowić stabilną bazę.

W przypadku mocno wygiętych lub skręconych desek należy wcześniej użyć wyrówniarki, frezarki z odpowiednim przyrządem albo sanek do grubościówki.

Zastosowanie grubościówki JET JWP-12

Maszyna sprawdzi się podczas:

• strugania desek na jednakową grubość,
• przygotowywania materiału do klejenia,
• kalibrowania listew,
• przygotowywania elementów meblowych,
• wykonywania półek i frontów,
• przygotowywania elementów ram,
• obróbki materiału przed frezowaniem,
• strugania kantówek,
• przygotowywania elementów konstrukcyjnych,
• wyrównywania grubości kilku elementów z jednej serii,
• usuwania śladów po cięciu,
• przygotowywania powierzchni do szlifowania.

JET JWP-12 jest przeznaczona przede wszystkim do obróbki drewna litego i wyrobów drewnianych odpowiednich do pracy z nożami strugarskimi.

Nie należy obrabiać elementów zawierających gwoździe, wkręty, zszywki, kamienie, piasek ani inne twarde zanieczyszczenia. Mogą one uszkodzić noże, wał oraz mechanizm posuwu.

Szerokość strugania do 318 mm

Maksymalna szerokość obrabianego elementu wynosi:

318 mm

Pozwala to strugać między innymi:

• szerokie deski,
• półki,
• stopnie,
• wąskie płyty klejone,
• elementy blatów,
• szerokie listwy,
• elementy konstrukcji meblowych.

Przy obróbce bardzo szerokiego lub twardego materiału warto zmniejszyć głębokość strugania. Ogranicza to obciążenie silnika i pomaga uzyskać równiejszą powierzchnię.

Zakres wysokości materiału od 6 do 153 mm

JET JWP-12 umożliwia obróbkę elementów o grubości:

od 6 do 153 mm

Zakres ten pozwala przygotowywać zarówno cienkie listwy, jak i grubsze deski oraz kantówki.

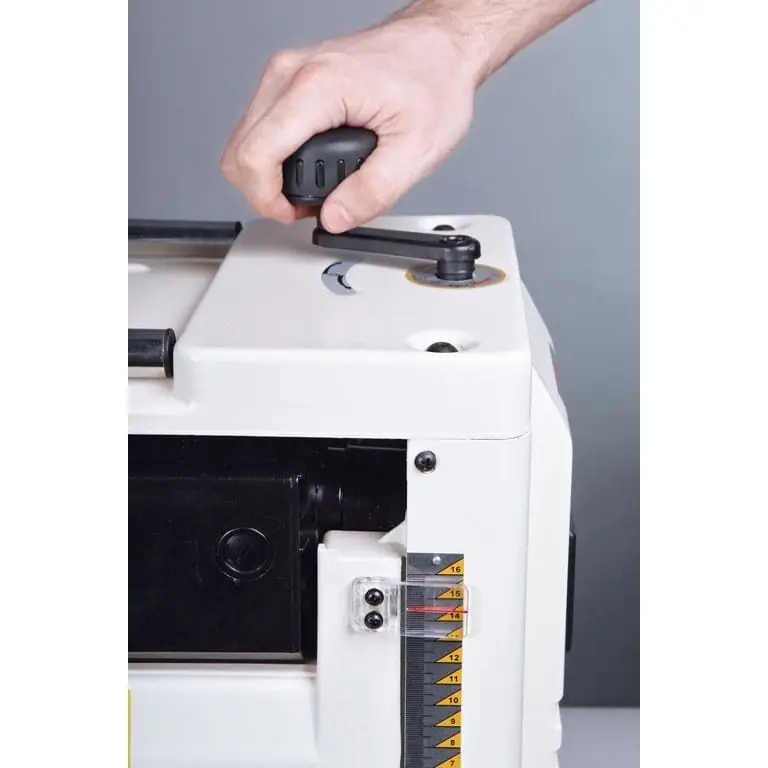

Wysokość agregatu ustawia się za pomocą korby znajdującej się w górnej części maszyny. Aktualne położenie można kontrolować na bocznej skali.

Przed uruchomieniem należy upewnić się, że ustawiona wysokość odpowiada rzeczywistej grubości materiału. Zbyt niskie ustawienie może doprowadzić do przeciążenia silnika, zatrzymania elementu albo pogorszenia jakości powierzchni.

Maksymalny zbiór do 2,5 mm

Maksymalna głębokość strugania podczas jednego przejścia wynosi:

2,5 mm

Jest to wartość graniczna. Rzeczywisty zbiór należy dopasować do:

• szerokości materiału,
• twardości drewna,
• wilgotności elementu,
• kierunku włókien,
• ostrości noży,
• oczekiwanej jakości powierzchni.

Przy szerokiej desce z twardego drewna lepszy efekt zapewni kilka płytszych przejść zamiast jednego maksymalnego.

Końcowe przejścia warto wykonywać przy niewielkim zbiorze. Pomaga to uzyskać gładszą powierzchnię i ogranicza ryzyko wyrwania włókien.

Dwunożowy wał strugarski

Maszyna została wyposażona w wał o średnicy:

48 mm

W wale znajdują się dwa proste noże HSS o wymiarach:

319 × 18 × 3 mm

Noże ze stali szybkotnącej zapewniają dobrą jakość obróbki drewna miękkiego i twardego. Mogą być ponownie ostrzone, o ile zachowują wymagane wymiary i są szlifowane równomiernie.

Oba noże powinny być zawsze:

• jednakowo naostrzone,
• ustawione na tej samej wysokości,
• prawidłowo zamocowane,
• wolne od pęknięć i wyszczerbień,
• wymieniane lub ostrzone jako komplet.

Nierówne ustawienie noży może powodować drgania, pogorszenie powierzchni oraz zwiększone obciążenie wału i silnika.

9000 obr./min i 18 000 cięć na minutę

Wał pracuje z prędkością:

9000 obr./min

Dwa noże wykonują łącznie:

18 000 cięć na minutę

Połączenie wysokiej prędkości wału i równomiernego posuwu pomaga uzyskać gładką, powtarzalną powierzchnię.

Końcowy rezultat zależy również od:

• ostrości noży,
• wilgotności materiału,
• ułożenia włókien,
• głębokości ustawionego zbioru,
• prawidłowego podparcia deski.

Struganie zgodnie z kierunkiem włókien zmniejsza ryzyko wyrwania drewna. Przy nieregularnym układzie słojów warto wykonywać kilka delikatniejszych przejść.

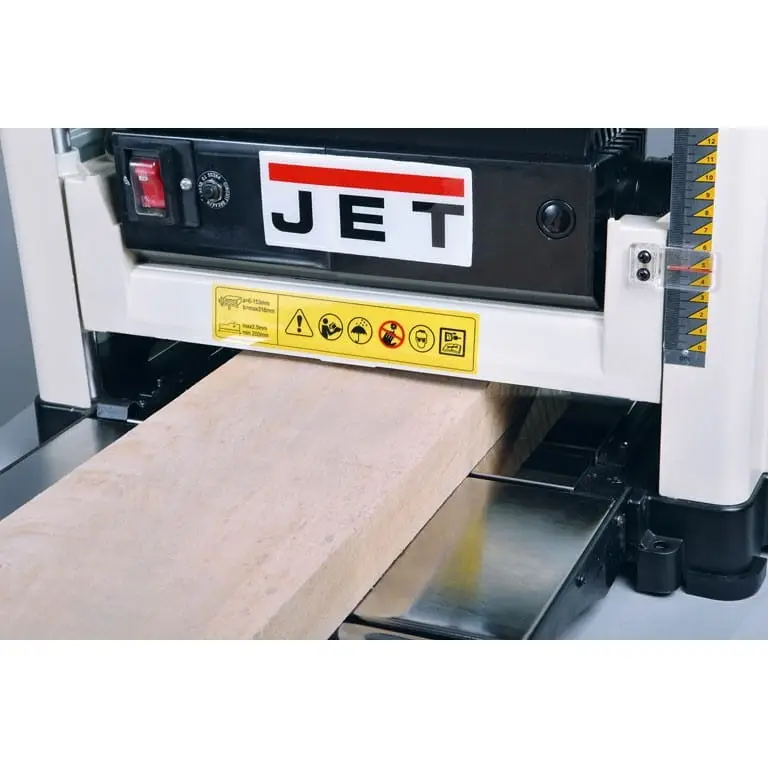

Automatyczny posuw 7 m/min

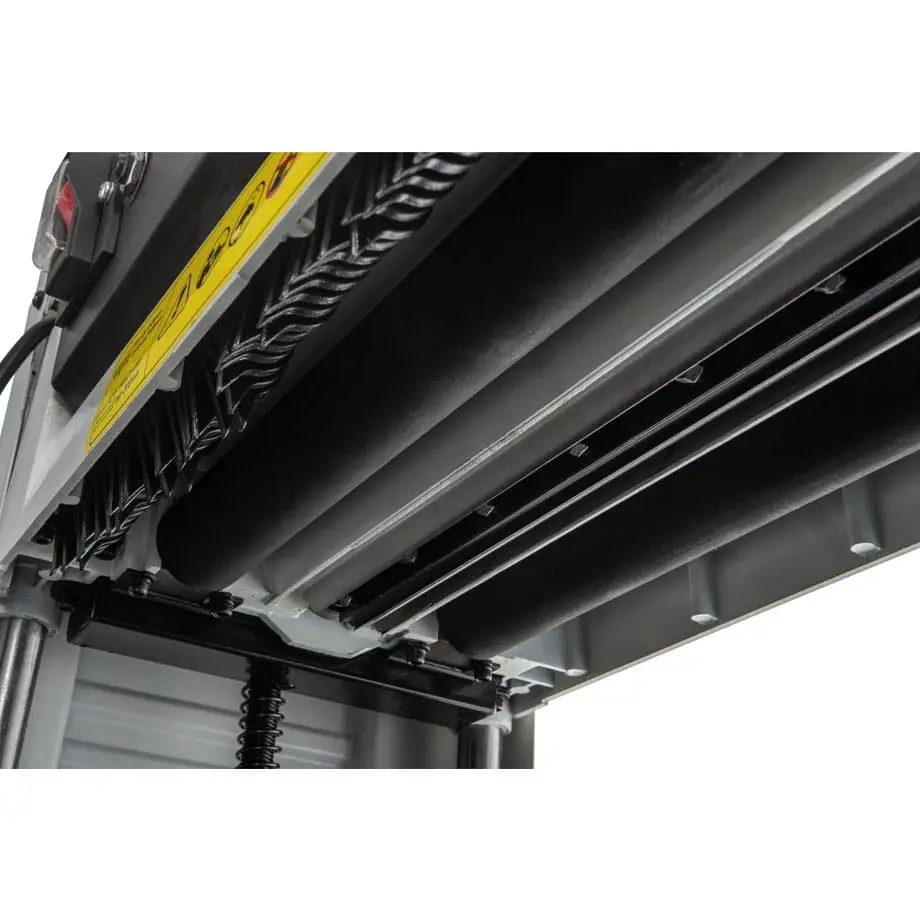

Materiał jest wciągany i przesuwany przez maszynę za pomocą rolek posuwowych.

Prędkość posuwu wynosi:

7 m/min

Stały posuw:

• pomaga zachować powtarzalną jakość,
• utrzymuje równomierny kontakt materiału z nożami,
• ułatwia obróbkę kilku elementów,
• ogranicza konieczność ręcznego popychania deski,
• zwiększa wygodę pracy.

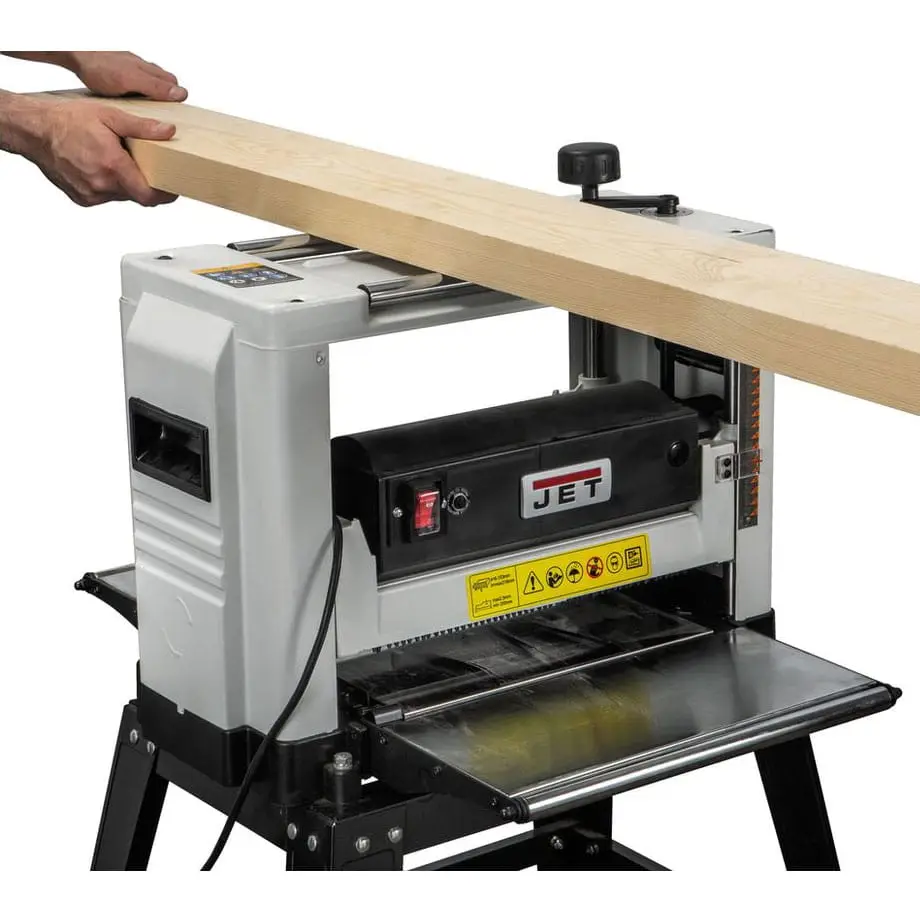

Element należy wprowadzać prosto i spokojnie. Po przejęciu przez rolki nie powinien być silnie popychany ani wyciągany.

Operator powinien stać z boku otworu podawczego, a nie bezpośrednio na linii możliwego odrzutu.

Stabilne prowadzenie agregatu na czterech kolumnach

Zespół strugający jest prowadzony na czterech kolumnach.

Konstrukcja pomaga:

• zachować równoległość wału względem stołu,
• ograniczyć przechylanie agregatu,
• utrzymać powtarzalną grubość materiału,
• stabilizować ustawienie przy szerokich deskach,
• zwiększyć sztywność maszyny.

Przed rozpoczęciem szczególnie dokładnej pracy warto wykonać próbne przejście i zmierzyć element po obu stronach.

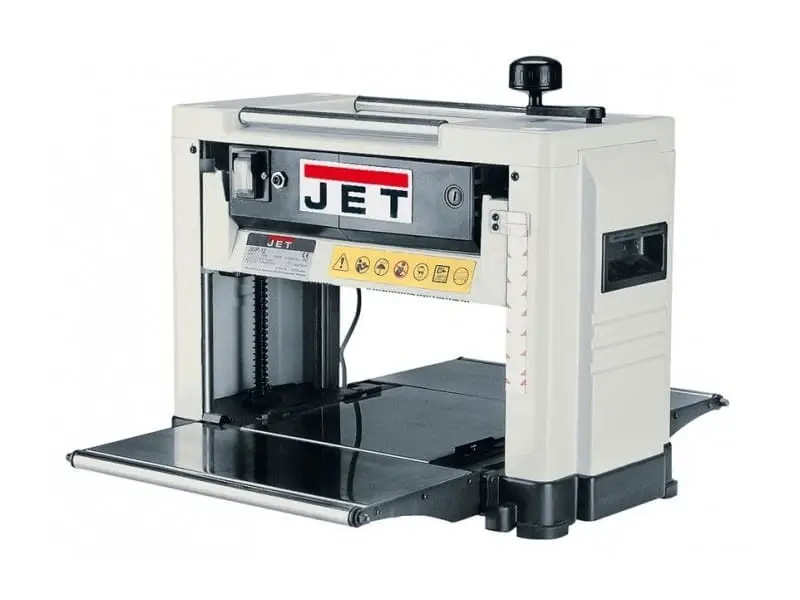

Składane stoły podające i odbierające

JET JWP-12 ma składane przedłużenia stołu po stronie wejściowej i wyjściowej.

Na końcach znajdują się rolki wspierające przesuwanie materiału.

Przedłużenia:

• podpierają dłuższe deski,
• ograniczają opadanie końców materiału,
• ułatwiają płynne wejście do maszyny,
• wspierają element po wyjściu,
• mogą zostać złożone podczas przechowywania i transportu.

Prawidłowa regulacja stołów pomaga ograniczyć podstruganie końców, czyli powstawanie głębszego śladu na początku lub końcu deski.

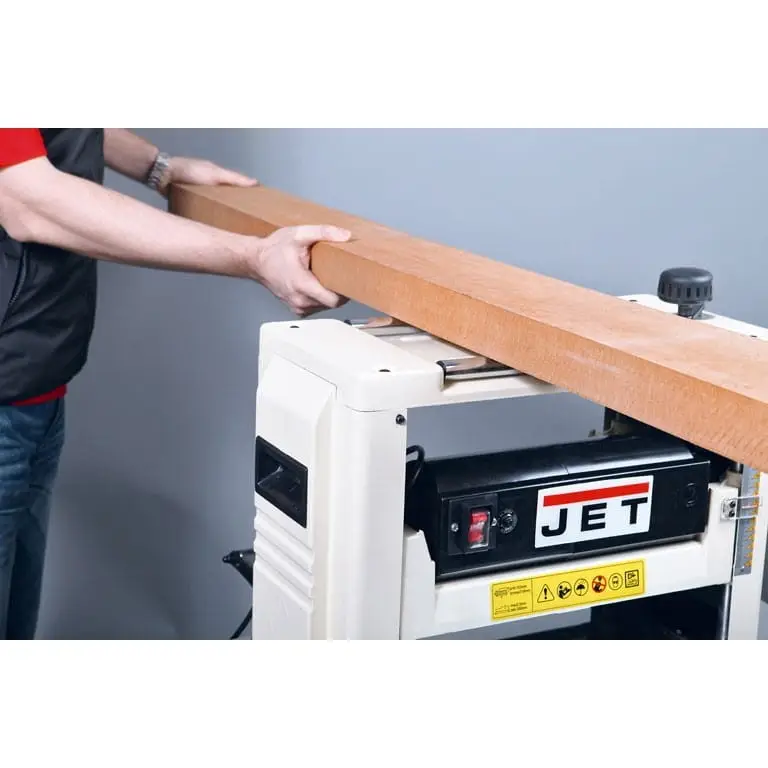

Długie i ciężkie elementy powinny być dodatkowo podparte za pomocą stojaków rolkowych ustawionych na odpowiedniej wysokości.

Jak ograniczyć podstruganie końców materiału?

Niewielkie pogłębienie na początku lub końcu deski może pojawić się, gdy materiał zmienia położenie podczas przechodzenia pomiędzy rolkami posuwowymi.

Ryzyko można ograniczyć poprzez:

• właściwe ustawienie stołów podających i odbierających,
• podpieranie długich desek,
• wykonywanie lekkich przejść końcowych,
• prowadzenie kilku elementów jeden za drugim,
• pozostawienie naddatku długości do późniejszego odcięcia,
• utrzymywanie materiału w jednej płaszczyźnie.

Deski nie należy gwałtownie podnosić ani dociskać podczas pracy, ponieważ może to zmienić jej położenie względem wału.

Silnik 1800 W

Maszyna jest napędzana silnikiem o mocy wejściowej:

1800 W

Silnik pracuje z jednofazowej instalacji 230 V. Zapewnia odpowiednią wydajność podczas obróbki desek, listew i kantówek, pod warunkiem prawidłowego dobrania głębokości strugania.

Do przeciążenia mogą prowadzić między innymi:

• zbyt duża głębokość zbioru,
• szeroki element z twardego drewna,
• tępe noże,
• zatrzymanie materiału,
• niedrożny odciąg,
• zbyt niskie napięcie zasilania.

Maszyna ma zabezpieczenie przeciążeniowe. Po jego zadziałaniu należy wyłączyć urządzenie, usunąć przyczynę przeciążenia i poczekać na ostygnięcie silnika.

Silnik szczotkowy

JET JWP-12 wykorzystuje silnik wyposażony w szczotki węglowe.

Taka konstrukcja pozwala uzyskać wysoką moc przy niewielkich wymiarach i stosunkowo niskiej masie urządzenia.

Silniki szczotkowe są głośniejsze od dużych jednostek indukcyjnych i wymagają okresowej kontroli szczotek. Ich stan warto sprawdzić po pierwszych kilkudziesięciu godzinach pracy, a następnie regularnie kontrolować zgodnie z instrukcją.

Zasilanie jednofazowe 230 V

Maszyna jest przeznaczona do instalacji:

230 V / 50–60 Hz

Może być podłączona do prawidłowo uziemionego gniazda jednofazowego.

Producent podaje zabezpieczenie obwodu:

16 A

Instalacja, gniazdo oraz przewód muszą być sprawne i dostosowane do obciążenia urządzenia.

W przypadku używania przedłużacza należy zastosować przewód o odpowiednim przekroju, możliwie krótki i całkowicie rozwinięty. Zbyt cienki lub długi przewód może powodować spadek napięcia, przegrzewanie oraz zmniejszenie mocy maszyny.

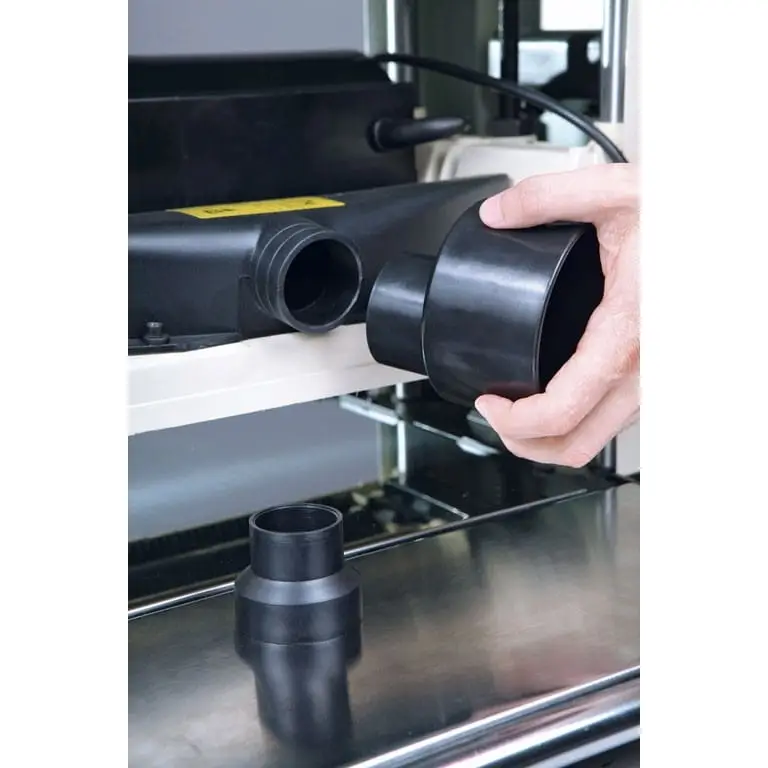

Króciec odciągowy 100 mm

W zestawie znajduje się osłona z króćcem odciągowym o średnicy:

100 mm

Grubościówka podczas pracy wytwarza dużą ilość wiórów. Podłączenie wydajnego odciągu:

• ogranicza zapychanie wnętrza maszyny,
• ułatwia odprowadzanie wiórów,
• pomaga utrzymać wał i rolki w czystości,
• zmniejsza ilość pyłu w warsztacie,
• poprawia jakość powierzchni,
• ogranicza przegrzewanie mechanizmów.

Odciąg powinien być uruchomiony przed rozpoczęciem strugania. Przewód najlepiej prowadzić możliwie krótko, bez ostrych załamań i zbędnych redukcji.

Zapadki przeciwodrzutowe

Wewnątrz maszyny znajdują się zapadki ograniczające ryzyko cofnięcia materiału w stronę operatora.

Każda zapadka powinna poruszać się swobodnie i automatycznie wracać do dolnego położenia.

Przed rozpoczęciem pracy należy sprawdzić:

• czy zapadki nie są zablokowane przez pył lub żywicę,
• czy swobodnie się poruszają,
• czy nie są uszkodzone,
• czy obrabiany element nie ma luźnych fragmentów.

Operator nie powinien stać bezpośrednio przed otworem podawczym.

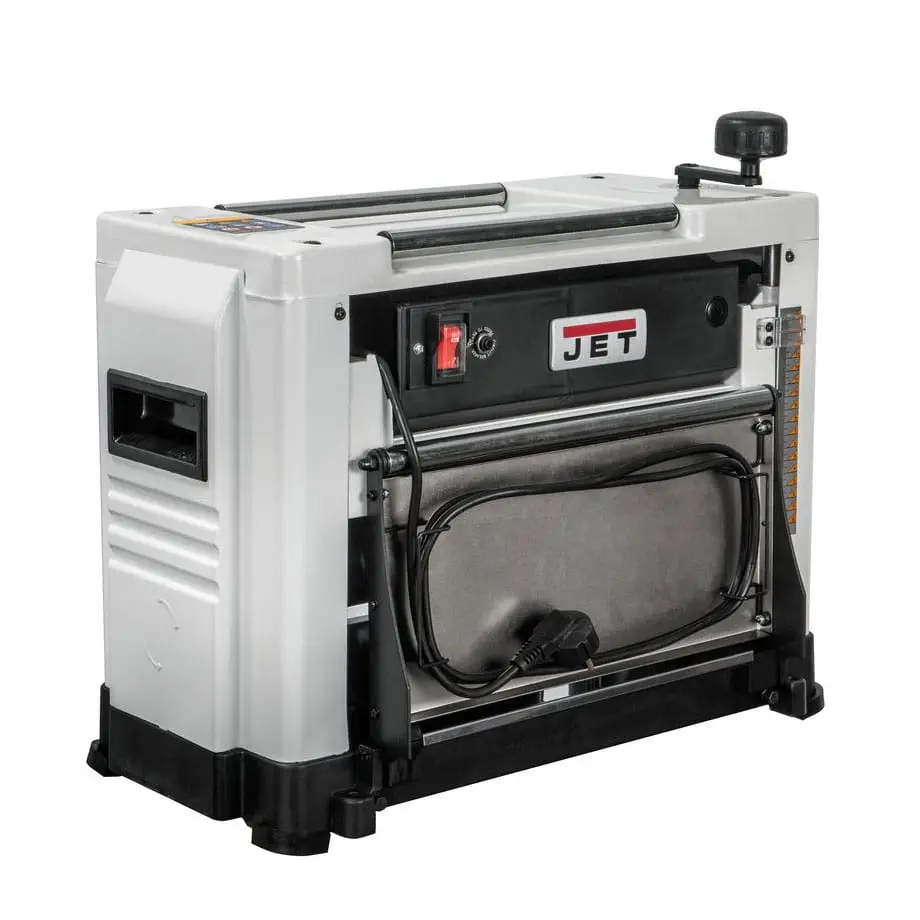

Boczne uchwyty i rolki transportowe

Po bokach korpusu znajdują się uchwyty ułatwiające przenoszenie maszyny.

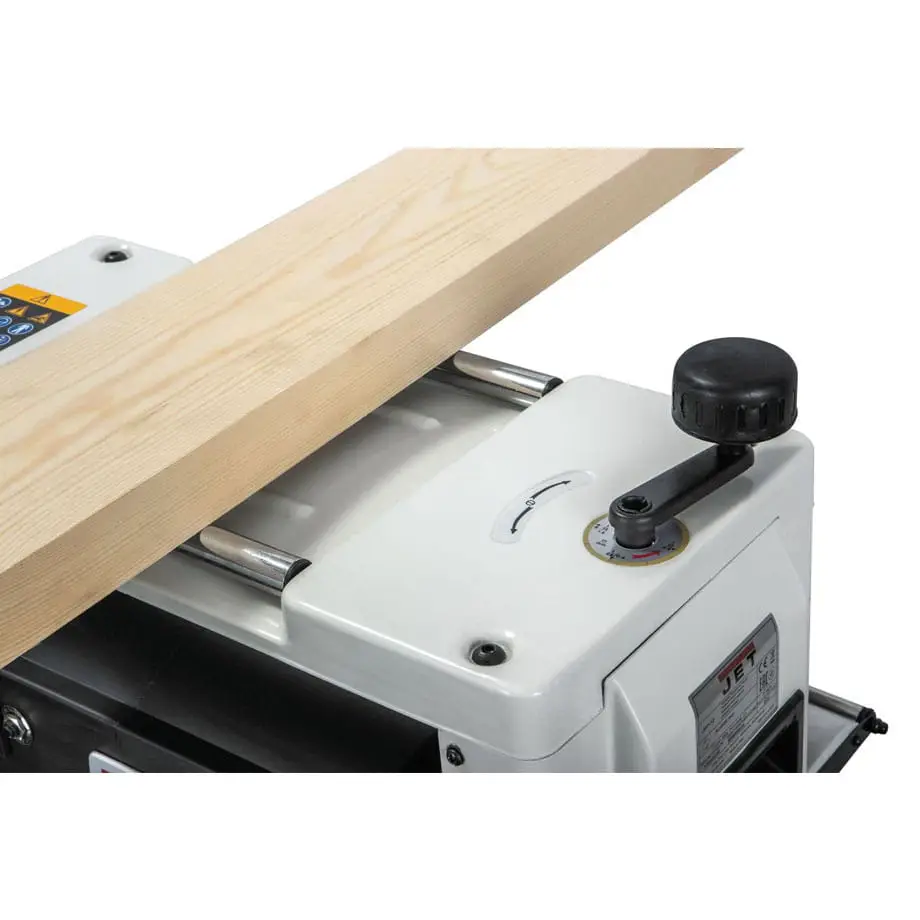

Na górnej części obudowy umieszczono rolki, na których można oprzeć deskę podczas przygotowywania kolejnego przejścia.

Masa około 30 kg umożliwia okresowe przestawianie urządzenia w obrębie warsztatu. Do bezpiecznego przenoszenia zalecane są dwie osoby.

Maszyna powinna pracować na stabilnym, równym i odpowiednio wytrzymałym blacie. Może zostać dodatkowo przykręcona przez przygotowane otwory montażowe.

Kompaktowa konstrukcja

Po złożeniu stołów JWP-12 zajmuje stosunkowo niewiele miejsca.

Orientacyjne wymiary maszyny wynoszą:

około 580 × 290 × 570 mm

Po rozłożeniu stołów długość zwiększa się do około:

700 mm

Kompaktowa forma sprawdzi się szczególnie:

• w mniejszych warsztatach,
• w garażu,
• jako maszyna dodatkowa,
• podczas prac montażowych,
• w warsztacie, w którym urządzenie jest przechowywane pod blatem.

Wokół maszyny należy pozostawić wystarczająco dużo miejsca na bezpieczne podawanie i odbieranie długiego materiału.

Noże HSS z możliwością ponownego ostrzenia

Noże o wymiarach 319 × 18 × 3 mm wykonano ze stali HSS.

Mogą być ponownie ostrzone, o ile:

• nie są pęknięte,
• nie mają głębokich wyszczerbień,
• zachowują wymagane wymiary,
• oba zostaną naostrzone jednakowo,
• można je później prawidłowo ustawić.

Minimalna szerokość noża po ostrzeniu wynosi 14 mm.

Wymianę i regulację należy wykonywać po odłączeniu maszyny od zasilania. Podczas obsługi ostrych noży trzeba stosować rękawice zabezpieczające dłonie przed przecięciem.

Wyposażenie standardowe

W zestawie znajdują się:

• grubościówka JET JWP-12,
• dwa noże HSS 319 × 18 × 3 mm,
• osłona z króćcem odciągowym 100 mm,
• korba regulacji wysokości,
• przyrząd do ustawiania noży,
• cztery gumowe stopki,
• elementy montażowe,
• składane stoły podające i odbierające,
• rolki wspierające materiał.

Podstawa warsztatowa, odciąg, przewód odciągowy i stojaki rolkowe nie należą do standardowego wyposażenia.

Najważniejsze zalety JET JWP-12

• szerokość strugania do 318 mm,
• zakres wysokości materiału 6–153 mm,
• silnik o mocy wejściowej 1800 W,
• jednofazowe zasilanie 230 V,
• maksymalny zbiór do 2,5 mm,
• automatyczny posuw 7 m/min,
• dwunożowy wał o średnicy 48 mm,
• noże HSS z możliwością ponownego ostrzenia,
• prędkość wału 9000 obr./min,
• 18 000 cięć na minutę,
• prowadzenie agregatu na czterech kolumnach,
• zabezpieczenie przeciążeniowe,
• zapadki przeciwodrzutowe,
• składane stoły z rolkami,
• króciec odciągowy 100 mm,
• boczne uchwyty transportowe,
• kompaktowa konstrukcja,
• masa około 30 kg.

Dane techniczne

• Producent: JET
• Model: JWP-12
• Kod producenta: 10000840M
• Kod dystrybutora: 121-JWP-12M
• EAN: 7612375702156
• Rodzaj maszyny: przenośna strugarka grubościowa
• Zastosowanie: drewno i wyroby drewniane
• Zasilanie: 230 V / 50–60 Hz
• Liczba faz: 1
• Moc wejściowa silnika: 1800 W
• Prąd referencyjny: około 8 A
• Zalecane zabezpieczenie: 16 A
• Rodzaj silnika: szczotkowy
• Zabezpieczenie przeciążeniowe: tak
• Maksymalna szerokość strugania: 318 mm
• Minimalna wysokość materiału: 6 mm
• Maksymalna wysokość materiału: 153 mm
• Maksymalna głębokość strugania: 2,5 mm
• Liczba noży: 2
• Materiał noży: HSS
• Wymiary noży: 319 × 18 × 3 mm
• Minimalna szerokość noża po ostrzeniu: 14 mm
• Średnica wału: 48 mm
• Prędkość wału: 9000 obr./min
• Liczba cięć: 18 000/min
• Prędkość posuwu: 7 m/min
• Regulacja posuwu: nie
• Średnica króćca odciągowego: 100 mm
• Stoły podające i odbierające: składane, z rolkami
• Prowadzenie agregatu: cztery kolumny
• Zapadki przeciwodrzutowe: tak
• Wymiary maszyny: około 580 × 290 × 570 mm
• Długość z rozłożonymi stołami: około 700 mm
• Masa netto: około 30 kg
• Poziom mocy akustycznej LwA: 101,5 dB(A)
• Poziom ciśnienia akustycznego LpA: 88,7 dB(A)

Bezpieczne użytkowanie

Przed rozpoczęciem pracy należy:

• sprawdzić stan noży,
• usunąć z drewna gwoździe i inne zanieczyszczenia,
• skontrolować działanie zapadek przeciwodrzutowych,
• ustawić właściwą wysokość agregatu,
• podłączyć wydajny odciąg,
• ustawić stoły i podpory materiału,
• sprawdzić stabilność maszyny,
• zastosować ochronę wzroku, słuchu i dróg oddechowych.

Materiał powinien być:

• prosty na powierzchni bazowej,
• pozbawiony luźnych sęków,
• wolny od piasku i elementów metalowych,
• odpowiednio długi,
• stabilnie podparty,
• ułożony powierzchnią bazową na stole.

Nie należy wkładać dłoni do otworu podawczego ani odbiorczego. Zakleszczony materiał można usunąć dopiero po wyłączeniu maszyny, odłączeniu wtyczki i całkowitym zatrzymaniu wału.

Konserwacja

Po zakończeniu pracy warto:

• usunąć wióry z wnętrza maszyny,
• oczyścić stół,
• sprawdzić drożność króćca,
• oczyścić rolki posuwowe,
• skontrolować zapadki przeciwodrzutowe,
• sprawdzić stan noży,
• oczyścić składane stoły.

Okresowo należy kontrolować:

• stan szczotek silnika,
• pasek napędowy,
• ustawienie noży,
• równoległość agregatu,
• przewód zasilający,
• działanie zabezpieczenia przeciążeniowego,
• ustawienie stołów podających i odbierających,
• stan rolek posuwowych.

Żywicę i osady należy usuwać preparatem bezpiecznym dla elementów metalowych oraz gumowych.

FAQ – najczęściej zadawane pytania

Czy JET JWP-12 jest strugarko-grubościówką?

Nie. Jest to strugarka grubościowa. Nie ma stołów wyrówniarki ani przykładnicy do prostowania krawędzi.

Do czego służy grubościówka?

Do nadawania elementom jednakowej grubości i wykonywania górnej powierzchni równoległej do wcześniej przygotowanej powierzchni bazowej.

Czy maszyna wyprostuje krzywą deskę?

Nie zawsze. Rolki mogą docisnąć wygiętą deskę podczas przejścia, ale po wyjściu materiał może powrócić do wcześniejszego kształtu. Jedną powierzchnię należy wcześniej wyrównać lub zastosować odpowiednie sanki.

Jaką szerokość materiału można obrabiać?

Maksymalna szerokość strugania wynosi 318 mm.

Jaki jest zakres grubości materiału?

Od 6 do 153 mm.

Ile materiału można zebrać podczas jednego przejścia?

Maksymalnie 2,5 mm. Przy szerokim, twardym lub nieregularnym materiale zalecane są płytsze przejścia.

Jaką moc ma silnik?

Moc wejściowa wynosi 1800 W.

Czy maszyna jest podłączana do gniazda 230 V?

Tak. Wymaga sprawnego i prawidłowo uziemionego obwodu 230 V.

Jakie zabezpieczenie jest wymagane?

Producent podaje zabezpieczenie 16 A.

Czy silnik jest indukcyjny?

Nie. Maszyna wykorzystuje kompaktowy silnik szczotkowy.

Jak szybko obraca się wał?

Prędkość biegu jałowego wynosi 9000 obr./min.

Ile noży znajduje się w wale?

Dwa noże wykonane ze stali HSS.

Jakie wymiary mają noże?

319 × 18 × 3 mm.

Czy noże można ostrzyć?

Tak, pod warunkiem zachowania wymaganych wymiarów oraz równomiernego naostrzenia obu noży.

Jaka jest prędkość posuwu?

7 m/min.

Czy prędkość posuwu jest regulowana?

Nie. Maszyna ma jedną, stałą prędkość posuwu.

Czy odciąg jest potrzebny?

Tak. Grubościówka wytwarza dużą ilość wiórów i powinna pracować z podłączonym odciągiem.

Jaką średnicę ma króciec odciągowy?

100 mm.

Czy stoły podające są w zestawie?

Tak. Składane stoły podające i odbierające stanowią część maszyny.

Czy podstawa znajduje się w zestawie?

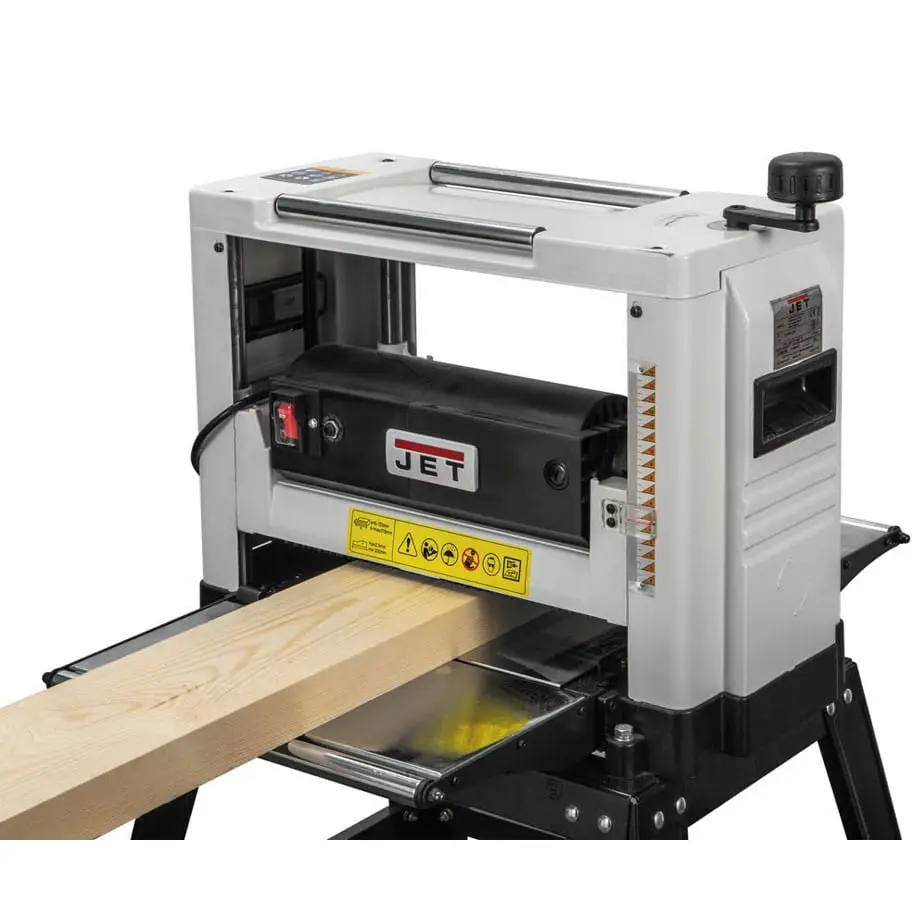

Nie. JWP-12 jest maszyną stołową przeznaczoną do ustawienia na stabilnym blacie lub osobnej podstawie.

Ile waży maszyna?

Masa netto wynosi około 30 kg.

Czy można obrabiać MDF?

Maszyna jest przeznaczona przede wszystkim do drewna odpowiedniego do strugania. MDF jest silnie ścierny, wytwarza bardzo drobny pył i nie ma struktury włókien typowej dla drewna litego, dlatego jego struganie nie jest zalecanym zastosowaniem.

Czy można strugać mokre drewno?

Nie jest to zalecane. Mokre drewno może zapychać maszynę, zwiększać obciążenie i powodować gorszą jakość powierzchni.

Jaki numer EAN ma ten produkt?

Numer EAN aktualnej partii wynosi 7612375702156.
