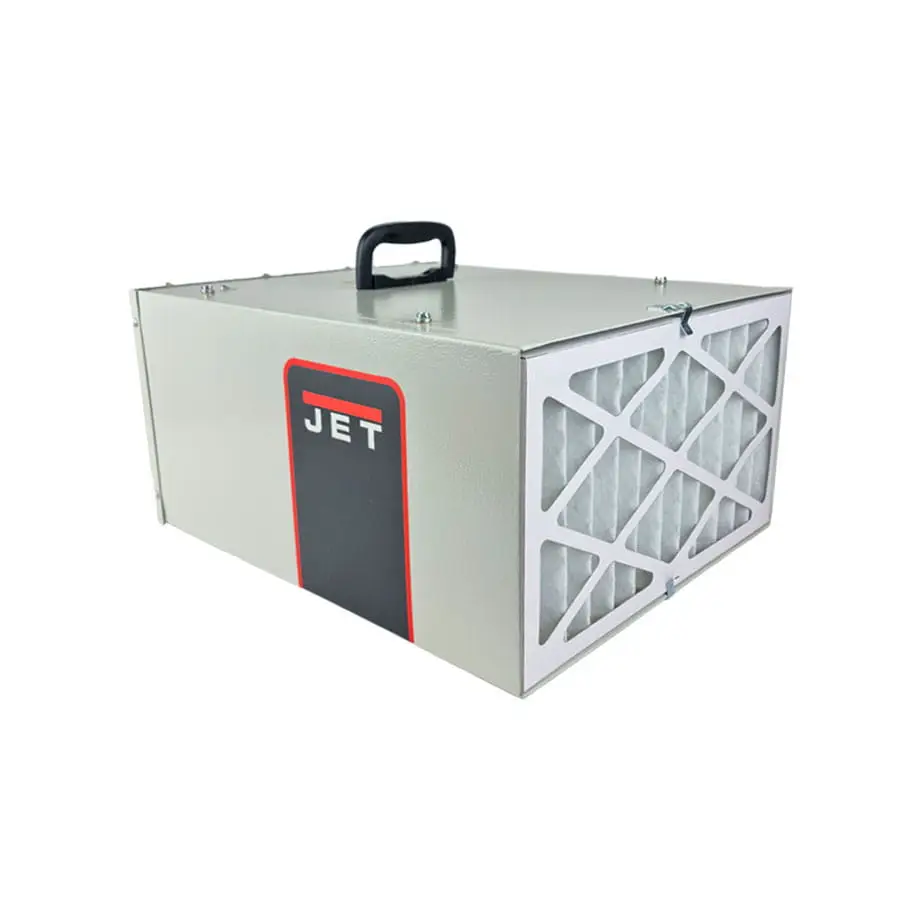

JET AFS-400-M – skuteczna filtracja powietrza w warsztacie stolarskim

Podczas cięcia, szlifowania, frezowania, wiercenia i innych prac stolarskich część pyłu jest przechwytywana przez odciąg podłączony bezpośrednio do maszyny. Najdrobniejsze cząstki mogą jednak pozostać w powietrzu i stopniowo osiadać na narzędziach, półkach, gotowych elementach oraz całym wyposażeniu warsztatu.

JET AFS-400-M zasysa powietrze z pomieszczenia, przepuszcza je przez dwa stopnie filtracji, a następnie ponownie wprowadza do warsztatu. Wymuszona cyrkulacja pomaga ograniczyć ilość lekkiego pyłu, który nie został przechwycony bezpośrednio w miejscu jego powstawania.

Kompaktowa konstrukcja sprawdzi się szczególnie w:

• małych i średnich warsztatach stolarskich,
• przydomowych pracowniach,
• garażach,
• modelarniach,
• warsztatach renowacyjnych,
• pracowniach rzemieślniczych,
• pomieszczeniach, w których regularnie odbywa się szlifowanie drewna.

Urządzenie może zostać ustawione na stabilnym blacie albo zawieszone pod sufitem przy użyciu elementów montażowych znajdujących się w zestawie.

Do czego służy warsztatowy filtr powietrza?

JET AFS-400-M pomaga ograniczać drobny pył unoszący się podczas:

• szlifowania drewna,
• pracy ze szlifierką walcową,
• szlifowania taśmowego i tarczowego,
• cięcia pilarką stołową,
• pracy pilarką taśmową,
• frezowania,
• toczenia,
• wiercenia,
• obróbki sklejki,
• obróbki płyt drewnopochodnych,
• ręcznego szlifowania elementów,
• sprzątania zapylonego stanowiska.

System jest przeznaczony do cyrkulacyjnego filtrowania suchego, niemetalicznego pyłu obecnego w powietrzu zamkniętego pomieszczenia. Nie jest przystosowany do bezpośredniego zasysania ciężkich trocin, wiórów ani odpadów produkcyjnych.

Uzupełnienie odciągu trocin

JET AFS-400-M nie zastępuje odciągu podłączanego bezpośrednio do obrabiarki.

Najskuteczniejsze ograniczanie zapylenia odbywa się na dwóch poziomach:

1. Odciąg trocin przechwytuje pył i wióry bezpośrednio przy pile, szlifierce, frezarce lub innej maszynie.
2. Filtr powietrza ogranicza ilość drobnych cząstek, które przedostały się do pomieszczenia i nadal krążą w powietrzu.

Nie należy podłączać króćca obrabiarki przewodem bezpośrednio do AFS-400-M. Urządzenie pobiera powietrze z całego pomieszczenia, a nie punktowo z maszyny.

Dwustopniowy system filtracji

Elektrostatyczny filtr zewnętrzny 5 mikronów

Pierwszym stopniem jest zewnętrzny filtr elektrostatyczny przeznaczony do zatrzymywania większych cząstek pyłu.

Dokładność pierwszego stopnia wynosi:

5 mikronów

Filtr wstępny:

• przechwytuje większą część widocznego pyłu,
• chroni dokładniejszy filtr wewnętrzny,
• ogranicza jego szybkie zapychanie,
• jest łatwo dostępny od zewnętrznej strony urządzenia,
• może zostać ostrożnie oczyszczony odkurzaczem,
• można go szybko wymienić po trwałym zapchaniu lub uszkodzeniu.

Filtr jest mocowany za pomocą dwóch zaczepów, dzięki czemu do jego wyjęcia nie trzeba demontować całej obudowy urządzenia.

Wewnętrzny filtr dokładny 1 mikron

Za filtrem zewnętrznym znajduje się wewnętrzny filtr dokładny.

Dokładność drugiego stopnia wynosi:

1 mikron

Jego zadaniem jest zatrzymywanie drobniejszych cząstek, które przeszły przez filtr wstępny. Filtr wewnętrzny można wyjąć po zdjęciu pierwszego stopnia i oczyścić sprężonym powietrzem na zewnątrz budynku albo umyć wodą.

Przed ponownym zamontowaniem umyty wkład musi całkowicie wyschnąć. Wilgotnego filtra nie należy wkładać do urządzenia.

Dwustopniowy układ zatrzymuje około:

• 98% cząstek o wielkości 5 mikronów,
• 85% cząstek o wielkości 1 mikrona.

Timer automatycznego wyłączenia

Programator umożliwia ustawienie pracy przez:

• 1 godzinę,
• 2 godziny,
• 4 godziny.

Po upływie ustawionego czasu urządzenie wyłączy się automatycznie.

Timer pozwala pozostawić filtr włączony po zakończeniu pracy bez konieczności późniejszego powrotu do warsztatu.

Rozwiązanie jest przydatne szczególnie po:

• intensywnym szlifowaniu,
• obróbce MDF i sklejki,
• pracy kilku maszyn,
• sprzątaniu stanowiska,
• zakończeniu dnia pracy.

Po wyłączeniu obrabiarki część drobnego pyłu nadal może pozostawać w powietrzu.

Cicha praca

Poziom ciśnienia akustycznego zależy od ustawionej prędkości i wynosi około:

• 57 dB(A) – niski bieg,
• 59 dB(A) – średni bieg,
• 61 dB(A) – wysoki bieg.

Pozwala to pozostawić urządzenie włączone podczas większości typowych prac warsztatowych bez generowania hałasu porównywalnego z pilarką, frezarką czy szlifierką.

Silnik indukcyjny:

• zapewnia stabilną pracę,
• nie wymaga okresowej wymiany szczotek,
• ogranicza drgania,
• umożliwia dłuższe filtrowanie powietrza.

Dlaczego montaż sufitowy jest korzystny?

Zawieszenie urządzenia pod sufitem:

• nie zajmuje powierzchni stołu,
• nie ogranicza miejsca na podłodze,
• ułatwia cyrkulację powietrza,
• pozwala umieścić filtr bliżej centralnej części warsztatu,
• chroni urządzenie przed przypadkowym uderzeniem,
• zapewnia wygodne sterowanie pilotem,
• sprawdza się w pomieszczeniach z dużą liczbą maszyn.

Należy pozostawić wystarczająco dużo miejsca przy stronie filtrów, aby można było je regularnie wyjmować i czyścić.

Jak najlepiej ustawić filtr w warsztacie?

Najlepsze rezultaty można uzyskać, umieszczając urządzenie:

• poza narożnikiem pomieszczenia,
• z dala od nawiewów i wyciągów wentylacyjnych,
• możliwie centralnie względem stanowisk,
• tak, aby wlot nie był zasłonięty,
• z wolną przestrzenią po stronie wylotu,
• w miejscu umożliwiającym regularną obsługę filtrów.

Filtr nie powinien wydmuchiwać powietrza bezpośrednio na:

• zapyloną podłogę,
• regał pokryty pyłem,
• otwarte pojemniki z trocinami,
• stanowisko lakiernicze,
• twarz operatora.

Prawidłowe położenie powinno tworzyć obieg powietrza prowadzący przez większą część warsztatu.

Jak długo pozostawić filtr włączony?

Czas potrzebny do ograniczenia zapylenia zależy od:

• kubatury pomieszczenia,
• rodzaju wykonywanej pracy,
• ilości powstałego pyłu,
• wydajności odciągu przy maszynie,
• wybranego biegu AFS-400-M,
• stopnia zabrudzenia filtrów,
• rozmieszczenia wyposażenia.

Przy niewielkim zapyleniu można ustawić timer na 1 godzinę.

Po intensywnym szlifowaniu korzystne może być pozostawienie filtra na 2 lub 4 godziny, początkowo na najwyższym biegu.

System filtracji nie zastępuje regularnego odkurzania podłogi, półek oraz maszyn.

Wymiana i czyszczenie filtrów

Kontrola filtra zewnętrznego

Filtr wstępny należy regularnie kontrolować pod kątem:

• widocznej warstwy pyłu,
• zmniejszonego przepływu,
• trwałych zabrudzeń,
• uszkodzeń mechanicznych,
• odkształcenia materiału.

Aby go wyjąć, należy:

1. Wyłączyć urządzenie.
2. Odłączyć wtyczkę.
3. Poczekać na zatrzymanie wentylatora.
4. Zwolnić dwa zaczepy.
5. Ostrożnie wysunąć filtr.

Filtry zamienne

Dostępne materiały eksploatacyjne:

• 710621 – wewnętrzny filtr dokładny 1 mikron,
• 710622 – elektrostatyczny filtr zewnętrzny 5 mikronów.

Filtr należy wymienić, gdy:

• czyszczenie nie przywraca prawidłowego przepływu,
• materiał filtracyjny jest rozerwany,
• rama została odkształcona,
• filtr nie daje się prawidłowo osadzić,
• zabrudzenie jest trwałe.

Czego nie należy filtrować?

JET AFS-400-M nie jest przeznaczony do filtrowania:

• lotnych oparów chemicznych,
• dymu spawalniczego,
• gorących cząstek,
• iskier,
• oparów rozpuszczalników,
• atmosfer łatwopalnych,
• gazów wybuchowych,
• pyłów metalicznych,
• mokrych zanieczyszczeń,
• wilgotnej mgły lakierniczej.

Urządzenia nie należy używać w wilgotnym otoczeniu ani narażać na deszcz.

Wskazówki dotyczące użytkowania

Przed uruchomieniem należy sprawdzić:

• prawidłowe zamontowanie obu filtrów,
• poprawny kierunek założenia filtrów,
• zamknięcie zaczepów filtra zewnętrznego,
• brak elementów opakowania wewnątrz obudowy,
• drożność wlotu i wylotu,
• stabilne ustawienie urządzenia,
• prawidłowe zamocowanie sufitowe,
• stan przewodu zasilającego,
• sprawność pilota,
• zgodność napięcia z tabliczką znamionową.

Podczas pracy należy:

• uruchomić odciąg podłączony bezpośrednio do obrabiarki,
• dobrać bieg do poziomu zapylenia,
• nie zasłaniać wlotu ani wylotu,
• nie ustawiać urządzenia bezpośrednio w narożniku,
• nie kierować strumienia na warstwę pyłu,
• pozostawić filtr włączony po zakończeniu obróbki,
• regularnie kontrolować siłę przepływu,
• stosować timer po intensywnym szlifowaniu,
• używać ochrony dróg oddechowych podczas prac generujących pył.

Nie wolno:

• podłączać przewodu obrabiarki bezpośrednio do filtra,
• wykorzystywać urządzenia jako odciągu wiórów,
• filtrować gorących cząstek lub iskier,
• używać filtra w atmosferze zagrożonej wybuchem,
• filtrować oparów rozpuszczalników,
• używać urządzenia w wilgotnym pomieszczeniu,
• sięgać do wnętrza podczas pracy.

FAQ – najczęściej zadawane pytania

Do czego służy JET AFS-400-M?

Do cyrkulacyjnego filtrowania drobnego pyłu drzewnego unoszącego się w powietrzu warsztatu.

Czy AFS-400-M zastępuje odciąg trocin?

Nie. Odciąg powinien przechwytywać pył i wióry bezpośrednio przy maszynie, natomiast AFS-400-M oczyszcza powietrze w pomieszczeniu.

Czy można podłączyć przewód szlifierki bezpośrednio do filtra?

Nie. Urządzenie nie jest punktowym odciągiem maszynowym.

Jaka jest maksymalna wydajność?

Około 700 m³/h.

Jakie są pozostałe ustawienia wydajności?

Około 500 i 600 m³/h.

Ile prędkości ma urządzenie?

Trzy.

Jak dokładne są filtry?

Filtr zewnętrzny zatrzymuje cząstki o wielkości około 5 mikronów, a wewnętrzny filtruje cząstki około 1 mikrona.

Jaka jest skuteczność filtracji?

Około 98% dla cząstek 5 mikronów oraz około 85% dla cząstek 1 mikrona.

Czy oba filtry znajdują się w zestawie?

Tak.

Czy filtr wewnętrzny można myć?

Tak. Po umyciu musi całkowicie wyschnąć przed ponownym montażem.

Czy filtr zewnętrzny można czyścić?

Można go ostrożnie odkurzyć. Trwale zapchany lub uszkodzony wkład należy wymienić.

Jaki jest kod filtra wewnętrznego?

Jaki jest kod filtra zewnętrznego?

Czy urządzenie ma pilot?

Tak. Pilot na podczerwień znajduje się w standardowym wyposażeniu.

Czy baterie do pilota znajdują się w zestawie?

Tak, dołączone są baterie AA.

Czy pilot wymaga widoczności urządzenia?

Tak. Przeszkody pomiędzy pilotem i odbiornikiem mogą ograniczać działanie podczerwieni.

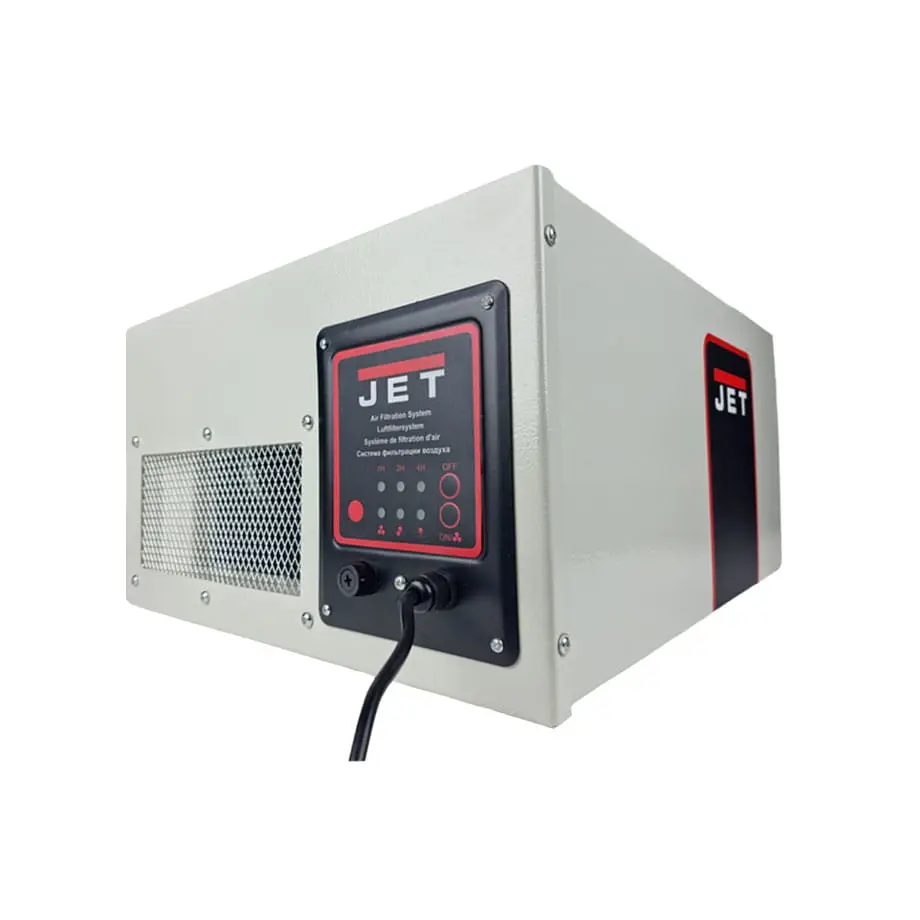

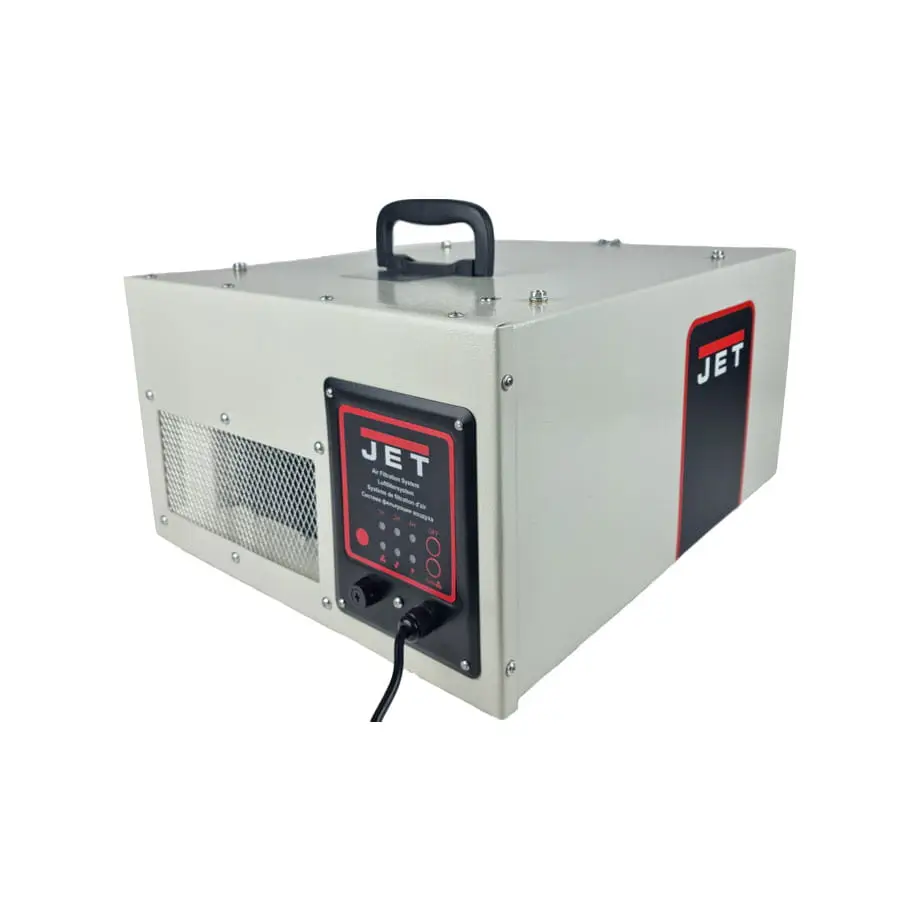

Czy filtr można obsługiwać bez pilota?

Tak. Z tyłu obudowy znajdują się przyciski sterowania ręcznego.

Czy urządzenie ma timer?

Tak.

Jakie czasy można ustawić?

1, 2 lub 4 godziny.

Czy urządzenie wyłączy się automatycznie?

Tak, po upływie czasu ustawionego pilotem.

Czy warto pozostawić filtr włączony po zakończeniu pracy?

Tak. Drobny pył może nadal pozostawać w powietrzu po wyłączeniu maszyn.

Jak długo powinien pracować po zakończeniu szlifowania?

Zależy to od kubatury pomieszczenia i ilości pyłu. Dostępne ustawienia timera to 1, 2 i 4 godziny.

Czy filtr można ustawić na stole?

Tak, na stabilnej i poziomej powierzchni.

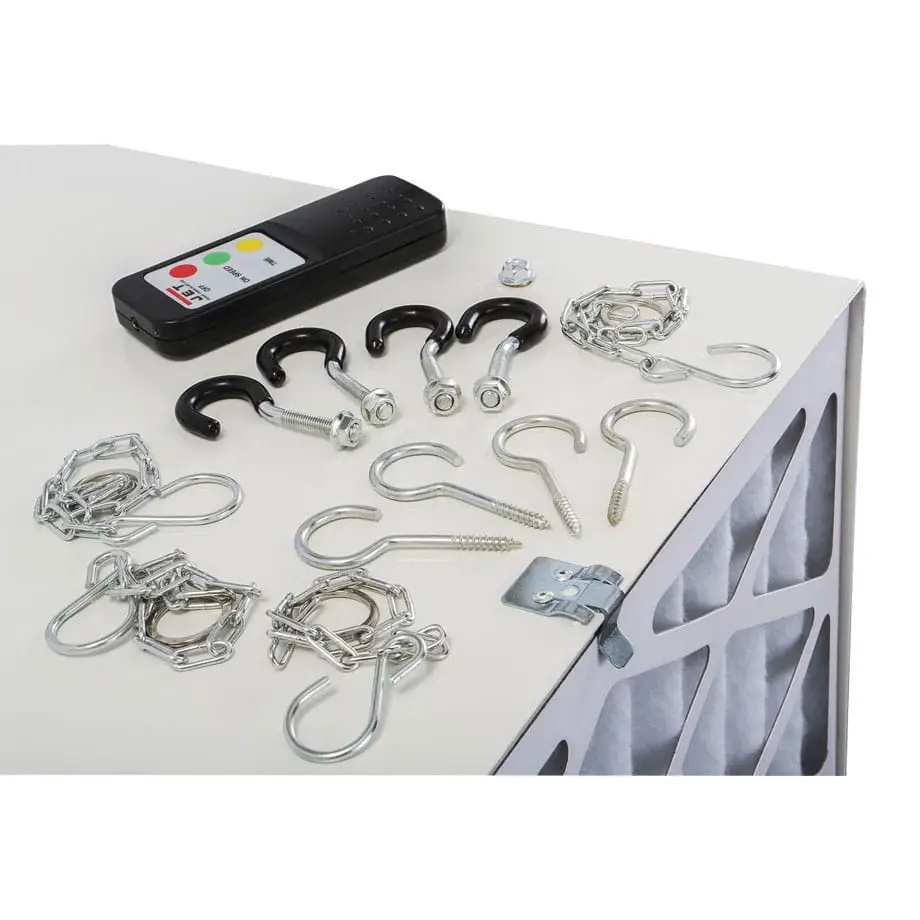

Czy można zawiesić go pod sufitem?

Tak. Elementy do montażu sufitowego znajdują się w zestawie.

Jaka musi być nośność mocowania?

Konstrukcja powinna bezpiecznie przenosić obciążenie co najmniej 30 kg.

Czy można zamocować filtr tylko do płyty gipsowo-kartonowej?

Nie. Mocowanie musi być zakotwione w nośnej konstrukcji budynku.

Jak wysoko należy zawiesić filtr?

Dolna część urządzenia powinna znajdować się co najmniej 2,1 m nad podłogą.

Czy można ustawić go w narożniku?

Nie jest to najlepsze miejsce. Urządzenie pracuje skuteczniej poza narożnikami oraz z dala od nawiewów ogrzewania i klimatyzacji.

Jaki jest poziom hałasu?

Około 57, 59 lub 61 dB(A), zależnie od ustawionego biegu.

Jaką moc ma silnik?

Około 120 W.

Czy urządzenie wymaga zasilania 400 V?

Nie. Jest zasilane napięciem jednofazowym 230 V.

Jakie zabezpieczenie jest zalecane?

10 A.

Czy silnik ma zabezpieczenie przeciążeniowe?

Tak.

Co zrobić po zadziałaniu zabezpieczenia?

Wyłączyć urządzenie, sprawdzić filtry i pozostawić silnik do ostygnięcia przez około 5 minut.

Czy można filtrować pył MDF?

Tak, jednak przy maszynie nadal należy stosować skuteczny odciąg oraz odpowiednią ochronę dróg oddechowych.

Czy można filtrować pył ze sklejki?

Tak.

Czy można filtrować pył metalowy?

Nie. Urządzenie jest przeznaczone do suchego, niemetalicznego pyłu.

Czy można używać go przy spawaniu?

Nie. Nie jest przeznaczone do dymu spawalniczego ani gorących cząstek.

Czy można używać filtra w lakierni?

Nie zastępuje wentylacji lakierniczej ani instalacji przeznaczonej do atmosfer zagrożonych wybuchem.

Czy można filtrować opary rozpuszczalników?

Nie.

Czy można użytkować urządzenie w wilgotnym pomieszczeniu?

Nie. Filtr jest przeznaczony do suchych, zamkniętych pomieszczeń.

Dlaczego przepływ powietrza jest słabszy?

Najczęstszą przyczyną są zapchane filtry, zasłonięty wlot, zasłonięty wylot albo nieprawidłowo zamontowany wkład.

Dlaczego urządzenie nie uruchamia się z pilota?

Należy sprawdzić baterie, zachować widoczność odbiornika i upewnić się, że urządzenie jest podłączone do zasilania.

Czy podczas czyszczenia filtrów trzeba stosować maskę?

Tak. Wkłady zawierają nagromadzony drobny pył.

Ile waży urządzenie?

Około 12,5 kg.

Jakie są jego wymiary?

Około 600 × 500 × 330 mm.
